조이스틱센서쉴드 사용하기

2014-10-14 14:28:22

개요

조이스틱 쉴드를 사용해 보자.




조이스틱 쉴드에는 조이스틱 한개와 키6개가 달려있는데 흡사 모습이 80년대생 사람이라면 알만한 추억의 패미컴 게임패드와 비슷하다.


조이스틱 쉴드로도 충분히 이런 패드의 역할을 대신할 수 있으며, 사용방법도 간단하기 때문에 쉽게 코딩도 가능하다.
조이스틱은 x축 y축으로 아날로그의 값을 출력하기 때문에 다양한 경우의 수를 만들어 낼 수 있으며, 6개의 버튼은 디지털 값을 출력하여 눌렀을 경우, 안눌렀을 경우를 구분할 수 있다.

이번 튜토리얼에서는 조이스틱 쉴드를 사용하여 팬틸트서보모터를 제어해 보자.

동영상



부품 목록

NO 부품명 수량 상세설명
1 아두이노 1 오렌지 보드
2 브레드 보드 1

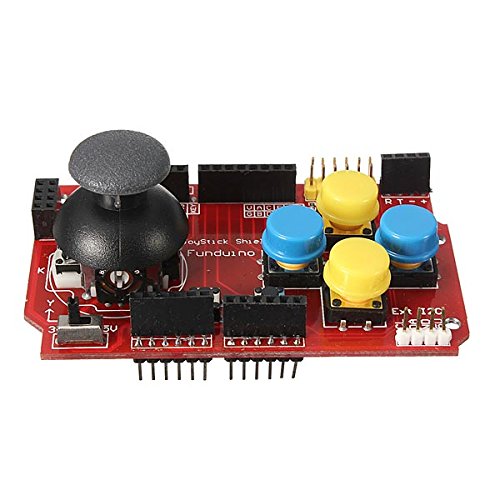

3 조이스틱 쉴드 1

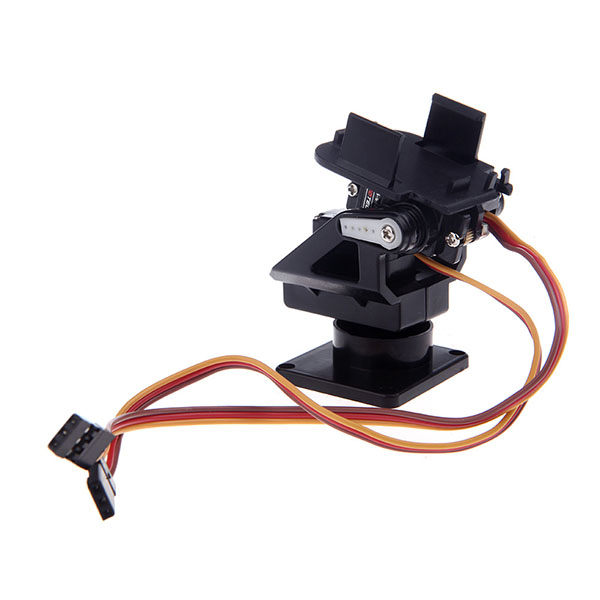

4 팬틸트 서보모터 1 미니
5 점퍼케이블 8



부품명 아두이노 브레드 보드 조이스틱 쉴드 팬틸트 서보모터 점퍼케이블
부품
사진

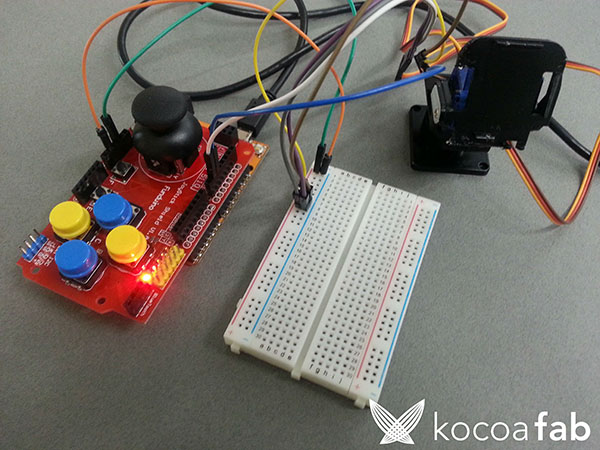

하드웨어 making

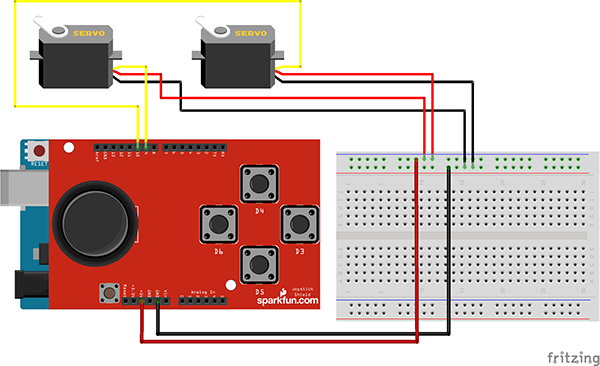

브레드보드

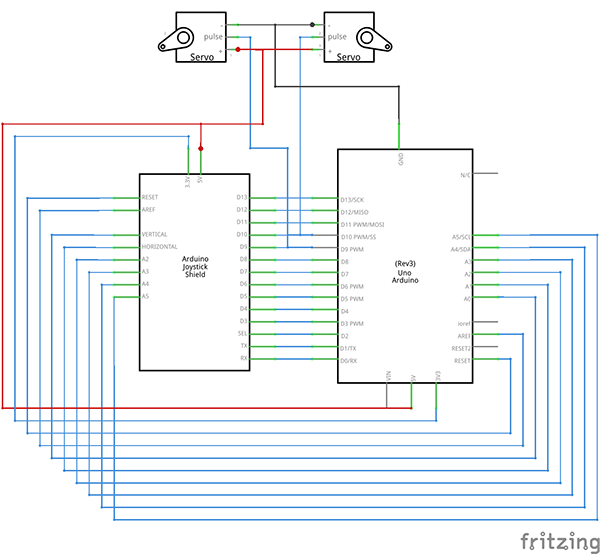

전자회로도






소프트웨어 coding

#include <Servo.h>

//서보모터 객체 2개 생성
Servo pan;
Servo tilt;

//디지털 2번부터 8번까지 버튼으로 사용, 아날로그 0번과 1번은 조이스틱으로 사용
int up_button = 2;
int right_button = 3;
int down_button = 4;
int left_button = 5;
int start_button = 6;
int select_button = 7;
int analog_button = 8;
int x_axis = A0;
int y_axis = A1;

//서보모터의 기본 각도를 90으로 설정
int panAngle = 90;
int tiltAngle = 90;

void setup()
{
   //핀번호 설정 및 시리얼통신 초기화
   pan.attach(9);
   tilt.attach(10);
   pinMode (up_button, INPUT);
   pinMode (down_button, INPUT);
   pinMode (left_button, INPUT);
   pinMode (right_button, INPUT);
   pinMode (select_button, INPUT);
   pinMode (start_button, INPUT);
   pinMode (analog_button, INPUT);
   digitalWrite (up_button, HIGH);
   digitalWrite (down_button, HIGH);
   digitalWrite (left_button, HIGH);
   digitalWrite (right_button, HIGH);
   digitalWrite (select_button, HIGH);
   digitalWrite (start_button, HIGH);
   digitalWrite (analog_button, HIGH);
   Serial.begin(9600);
   delay(10);
 }
void loop()
{
  //조이스틱 움직임에 따라 팬틸트서보모터의 각도가 1도씩 변하게 한다.
  if(analogRead(x_axis) > 1000)
    panAngle -= 1;
  else if(analogRead(x_axis) == 0)
    panAngle += 1;
  if(analogRead(y_axis) > 1000)
    tiltAngle -= 1;
  else if(analogRead(y_axis) == 0)
    tiltAngle += 1;

  //버튼을 누르면 버튼의 위치방향으로 최대각도로 꺽인다.
  if(!digitalRead(up_button))
    tiltAngle = 180;
  if(!digitalRead(down_button))
    tiltAngle = 0;
  if(!digitalRead(right_button))
    panAngle = 180;
  if(!digitalRead(left_button))
    panAngle = 0;

   pan.write(panAngle);
   tilt.write(tiltAngle);

   delay(10);
}

조이스틱쉴드를 사용하여 서보모터2개를 제어한다. 서보모터의 기본값은 90도로 시작하며 조이스틱의 움직임에 따라 각각의 서보모터의 각도는 ±1도씩 증감하게 된다.
조이스틱을 위 아래로 움직일 경우에는 Tilt 서보모터를 제어하고, 조이스틱을 양옆으로 움직일 경우에는 pan 서보모터를 제어한다.

버튼으로는 그 방향으로 각도를 최대로 꺽는다. up,down,right,left 4개만을 사용하며 Up버튼을 눌렀을 경우 tilt 서보모터가 위로 최대로 움직이게 되며, right버튼을 눌렀을 경우 pan 서보모터가 오른쪽으로 최대로 움직이게 된다.
