7세그먼트 LED-주사위 만들기

2014-08-04 14:46:39

개요



전 컨텐츠에서 다양한 주사위 게임을 하기 위해 필요한 주사위를 LED를 가지고 만들어 보았습니다.

이 컨텐츠에서는 주사위를 7segment 를 이용하여 만들어 봅시다.

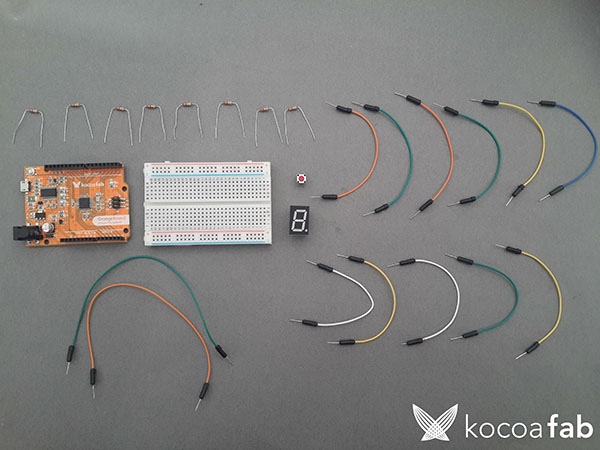

부품 목록



NO 부품명 수량 상세설명

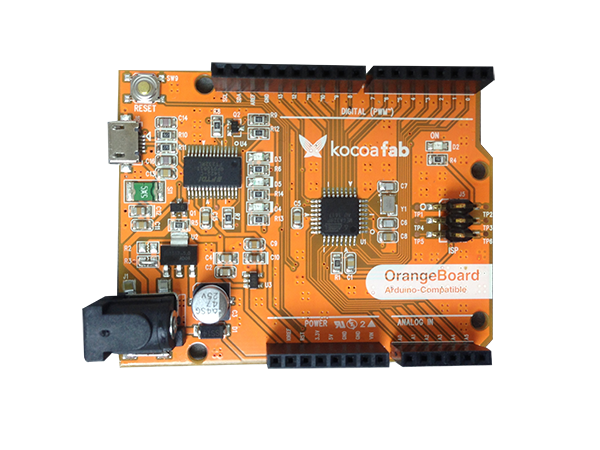

1 오렌지보드 1 아두이노
2 7세그먼트 LED 1 7세그먼트 LED
3 220Ω 저항 8 저항
4 Push Button 1 Push Button
5 브레드보드 1 브레드보드
6 점퍼케이블 13 점퍼케이블



부품명 오렌지보드 7세그먼트 LED 220Ω 저항 Push Button 브레드보드
파 트 x1 X1 X8 X1 X1



부품명 점퍼케이블
파 트 X13

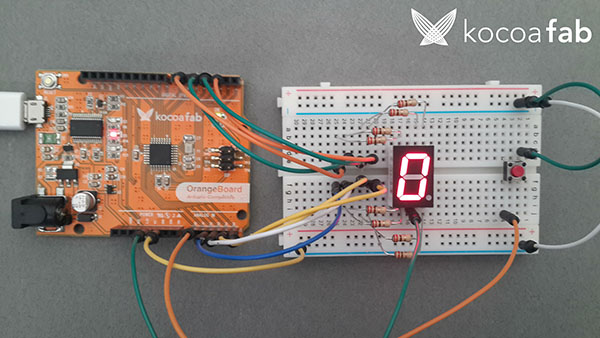

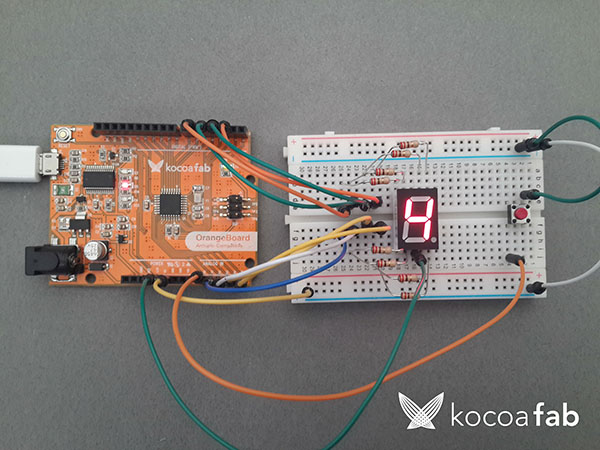

하드웨어 making

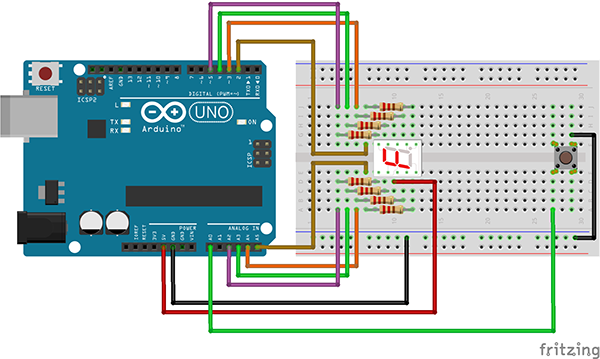

브레드보드

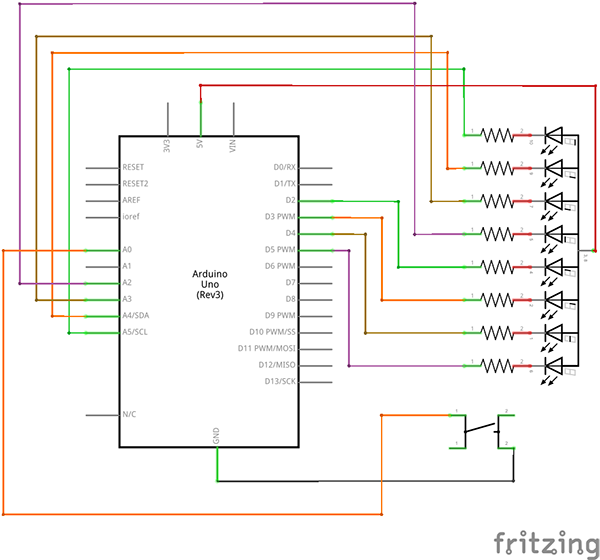

전자 회로도




7Segment LED 연결시 위아래 중앙 핀은 둘 중 하나만 연결 해도 되고, 7Segment LED핀이 연결된 아두이노 핀번호를 알아 두어야

각 숫자 표현시 불이 들어와야하는 부분(ex: 0 표현시, A,B,C,D,E,F 총 6군데에 불이 들어와야 합니다.) 을 표현 할 수 있습니다.

* 7Segment LED는 종류마다 핀의 구조가 다르므로 핀의 구조를 확인 하고 연결 해야 합니다.











소프트웨어 coding



int segmentPins[] = {3, 2, A4, A3, A2, 4, 5, A5}; // 7세그먼트 LED

int buttonPin = A0;

byte digits[10][8] = {  // 각 숫자의 따른 7세그먼트 LED 의 표현 방법
  {0, 0, 0, 0, 0, 0, 1, 1}, // 0
  {1, 0, 0, 1, 1, 1, 1, 1}, // 1
  {0, 0, 1, 0, 0, 1, 0, 1}, // 2
  {0, 0, 0, 0, 1, 1, 0, 1}, // 3
  {1, 0, 0, 1, 1, 0, 0, 1}, // 4
  {0, 1, 0, 0, 1, 0, 0, 1}, // 5
  {0, 1, 0, 0, 0, 0, 0, 1}, // 6
};

void setup(){
  for(int i = 0; i < 8; i++){
    pinMode(segmentPins[i], OUTPUT);
  }
  // 각각의 세그먼트 LED 핀을 출력으로 설정

  pinMode(buttonPin, INPUT_PULLUP);
  // Push Button 을 입력으로 설정
}

void loop(){
  static int dice;

  if(digitalRead(buttonPin) == LOW){ // Push Button을 눌렀을 때
    dice = random(1,7); // 난수생성을 이용하여 1~6까지 중 랜덤으로 하나를 선택한다.
  }

  setSegments(dice); // 위에서 나온 숫자를 7세그먼트 LED로 표현한다.
}

void setSegments(int n){ // 숫자를 7세그먼트 LED 에 표현 하는 함수
  for(int i = 0; i < 8; i++){ // 연결된 7세그먼트 LED 핀을 각각 세팅 해준다.
    digitalWrite(segmentPins[i], digits[n][i]);
  }
}







소프트웨어 설명

 * 이 코드는 스케치를 사용하여 작성 / 업로드 합니다. 스케치에 대한 사용법은 링크를 참고하시기 바랍니다.







int segmentPins[] = {3, 2, A4, A3, A2, 4, 5, A5}; // 7세그먼트 LED

int buttonPin = A0;
byte digits[10][8] = {  // 각 숫자의 따른 7세그먼트 LED 의 표현 방법
  {0, 0, 0, 0, 0, 0, 1, 1}, // 0
  {1, 0, 0, 1, 1, 1, 1, 1}, // 1
  {0, 0, 1, 0, 0, 1, 0, 1}, // 2
  {0, 0, 0, 0, 1, 1, 0, 1}, // 3
  {1, 0, 0, 1, 1, 0, 0, 1}, // 4
  {0, 1, 0, 0, 1, 0, 0, 1}, // 5
  {0, 1, 0, 0, 0, 0, 0, 1}, // 6
};

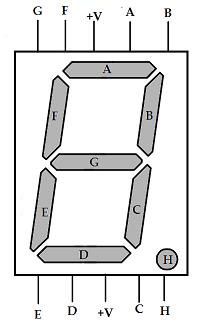

7세그먼트 LED 의 구조입니다. A부터 H 까지 연결된 아두이노 핀번호를 알아 두고,(위에 연결은 A부터 H까지 3, 2, A4, A3, A2, 4, 5, A5 순서 였습니다.)
7Segment LED의 A부터 연결된 아두이노 핀번호를 순서대로 등록 합니다. 그다음 digits[][]에서 0부터 9까지 표현할 수 있는 조합을 세팅합니다.(ex: 0을 표현 할 경우 A,B,C,D,E,F에만 불이 들어와야 하므로 배열은{0,0,0,0,0,0,1,1} 이 되야 합니다.)











void setup(){
  for(int i = 0; i < 8; i++){
    pinMode(segmentPins[i], OUTPUT);
  }
  // 각각의 세그먼트 LED 핀을 출력으로 설정

  pinMode(buttonPin, INPUT_PULLUP);
  // Push Button 을 입력으로 설정
}

7세그먼트 LED와 연결된 핀을 출력모드로 설정해 주고, Push Button을 입력모드로 설정해 줍니다.











void loop(){
  static int dice;

  if(digitalRead(buttonPin) == LOW){ // Push Button을 눌렀을 때
    dice = random(1,7); // 난수생성을 이용하여 1~6까지 중 랜덤으로 하나를 선택한다.
  }

  setSegments(dice); // 위에서 나온 숫자를 7세그먼트 LED로 표현한다.
}
 Push button을 눌럿을 시(digitalRead(buttonPin)가 LOW 일 때),  난수 생성을 하여 1~6 나온 숫자를 setSegments() 함수로 보냅니다.

void setSegments(int n){ // 숫자를 7세그먼트 LED 에 표현 하는 함수
  for(int i = 0; i < 8; i++){ // 연결된 7세그먼트 LED 핀을 각각 세팅 해준다.
    digitalWrite(segmentPins[i], digits[n][i]);
  }
}
setSegments()함수는 loop문에서 보내준 난수에 맞는 7segment led 로 표현하는 함수입니다.
맨 처음에 선언한 byte digits[][] 에서 각 숫자에 맞게(위에서 부터 0~6) 세팅을 해서, setSegments()함수에서 loop문으로부터 입력된 난수에 맞게 LED의 불을 키고 끕니다.
(digits[][] 배열은 맨 앞에 A 부터 H 까지 순서대로 저정합니다.)

 * 현재 이 소스는 1~6까지만 출력 할수 있도록 되어 있습니다. 밑의 소스 부분을 추가 / 수정 하시면 1~9까지의 숫자를 출력 하실 수 있습니다.
byte digits[10][8] = {  // 각 숫자의 따른 7세그먼트 LED 의 표현 방법(1이 불이 들어오고 0이 꺼짐)
  {0, 0, 0, 0, 0, 0, 1, 1}, // 0
  {1, 0, 0, 1, 1, 1, 1, 1}, // 1
  {0, 0, 1, 0, 0, 1, 0, 1}, // 2
  {0, 0, 0, 0, 1, 1, 0, 1}, // 3
  {1, 0, 0, 1, 1, 0, 0, 1}, // 4
  {0, 1, 0, 0, 1, 0, 0, 1}, // 5
  {0, 1, 0, 0, 0, 0, 0, 1}, // 6
  {0, 0, 0, 1, 1, 1, 1, 1}, // 7
  {0, 0, 0, 0, 0, 0, 0, 1}, // 8
  {0, 0, 0, 0, 1, 0, 0, 1} // 9
};

-----------------------------------------------------------------------------------------------------
dice = random(1,10);
1. 맨 처음 digits[][] 배열에서 7, 8, 9 부분을 추가 시켜 줍니다.
2. loop()문 안에 난수 생성하는 부분에서 범위를 random(1, 10) 으로 늘려주면 1~9까지의 숫자가 나오게 됩니다.
