ATmega128을 이용한 생활 가전!!
안녕하세요~ 얼마전 아두이노를 이용하여 제작한 맹인 안내 지팡이를 소개해 드린 학생입니다.이번엔 다른 작품을 소개드리고자 글 올리게 되었는데요~
아두이노는 아니지만 AVR을 이용해서 작품을 만들어보았습니다.
물론 아두이노를 이용해서 충분히 만들수 있는 간단한 작품입니다^^
이번에 소개해 드릴 작품명은 Light Application 입니다! 사실 이름은 별 의미 없는게 함정.....
간단히 동작을 소개하자면 조도, 온도, 습도 센서의 값을 조합하여 날씨를 구분하고 그에 따라
커튼과 조명의 밝기를 제어하는 간단한 장치입니다~(조명은 백열등 대신 LED로 대체하였구용)
MCU는 ATmega128을 사용하였구요~ 그외 구성품으로는
M.A.I 사의 MAI-2MT-DC 모터드라이버
에코나래의 HT-01DV 온습도센서
JK전자의 CDS GL5537모듈 조도센서
DC모터, LED, 블루투스 모듈 등등등~~~~사용되었습니당 ㅎㅎ
일단 간단한 작품 사진 보실까용

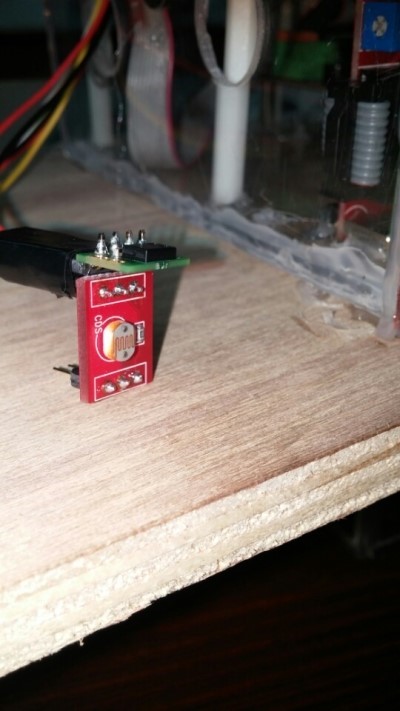

위에 초록 PCB가 온습도센서, 아래 빨간 PCB가 조도 센서입니다^^

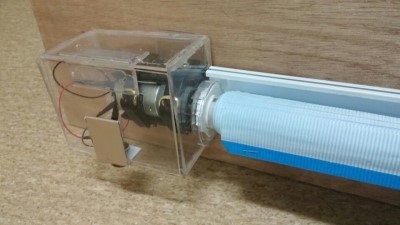

DC모터와 블라인드의 회전축을 연결한 부분입니다.(사실 엄청 무식한 방법으로 연결했다는건 비밀...)
전자파트 회로부의 모습입니다~

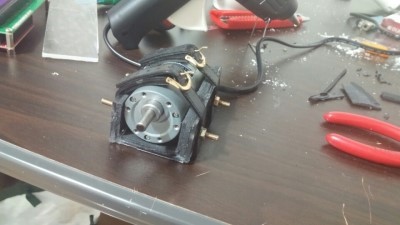

DC모터를 어떻게 고정할까 고민하다 결국 미니벨트로 쪼여놓게 됬습니다 ㅠ

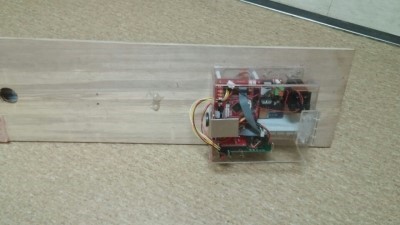

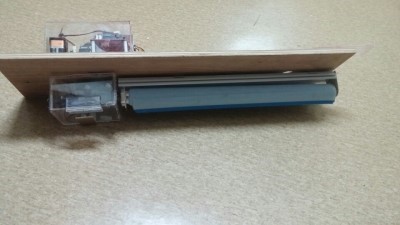

완성된 Light Application 입니당~

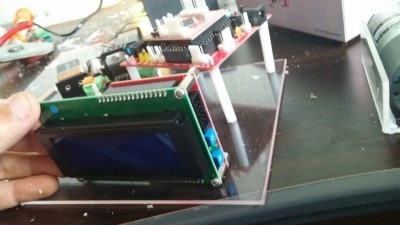

작품에 붙이기 전의 전자파트입니다~
작품에 붙이기 전의 전자파트입니다~
사실 데이터 수집을 좀 소홀히해서 날씨를 판별하는 알고리즘은 완벽하게 완성하지 못했습니다.....
지금은 빛의 양에만 반응하여 자동제어가 되지만~ 앞으로 약 3개월 치의 날씨와 온습도, 조도 수치를 수집하여
날씨를 판단하는 기능을 넣어 좀더 정확한 제어를 할 수 있도록 만들 예정이에요~
한가지 더! 날씨에 따라 커튼이나 조명을 조절하는건 사용자마다 취향이 다른 점을 고려하여 수동제어 기능을 넣었습니다!
일반 스마트폰과 블루투스 페어링을 하여 수동으로 제어 할 수 있습니다^^ 아직 저희만의 앱은 개발중이지만... 앱 개발을
담당하는 친구가 거의 완성 되었다고 하네요 ^^
그럼 마지막으로 구동영상 입니다^
^
^
(동영상안에 있는 친구가 아두이노보드라고 잘못 말했네영 ㅠㅠ)
다음엔 좀더 퀄리티 있는 작품으로 찾아 뵙겠습니다!
