개요

불꽃 감지 센서에 대해 먼저 알아보면, 적외선LED를 통해 불꽃에서 감지되는 적외선 파장을 감지하여
이를 아날로그 혹은 디지털 신호로 변환해 주는 구조를 지니고 있습니다.

출처 :  가시광선의 범위 - encyber.com

적외선 파장은 자외선이나 가시광선에 비해 강한 열작용을 지니고 있는 것이 특징입니다.

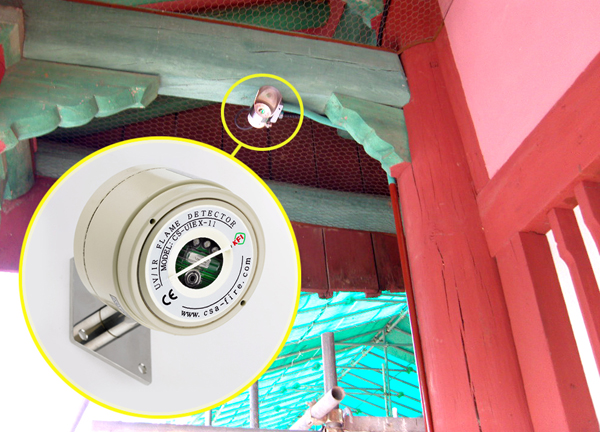

출처 : 불꽃 감지기 설치 사례 - fpn119.co.kr

제품화된 불꽃 감지기는 문화재를 비롯한 많은 시설에서 화재 감지용으로 사용되고 있습니다.


그럼 본격적으로 아두이노를 활용하여 DIY 화재 경보기를 만들어 보겠습니다.

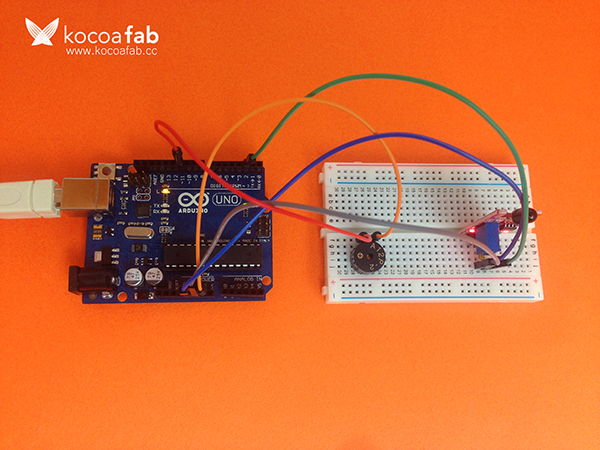

미리보기 동영상



부품 목록

본 학습에는 총 5종류의 부품이 필요합니다.


NO	부품명	수량	상세설명
1	아두이노 (또는 오렌지보드)	1	아두이노

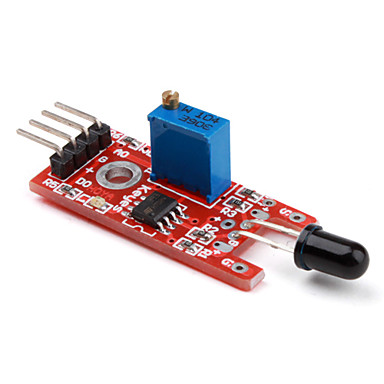

2	불꽃감지센서	1	센서
3	브레드보드	1	브레드보드

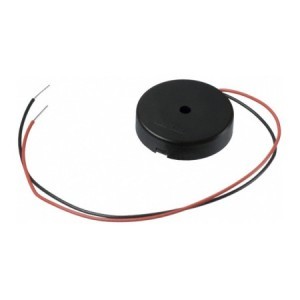

4	피에조	1	저항
5	점퍼 케이블	5	점퍼 케이블



부품명	아두이노 우노 R3 (오렌지보드)	피에조	브레드보드	점퍼케이블	불꽃감지센서
파트	x1	x1	x1	x5	x1

하드웨어 Making

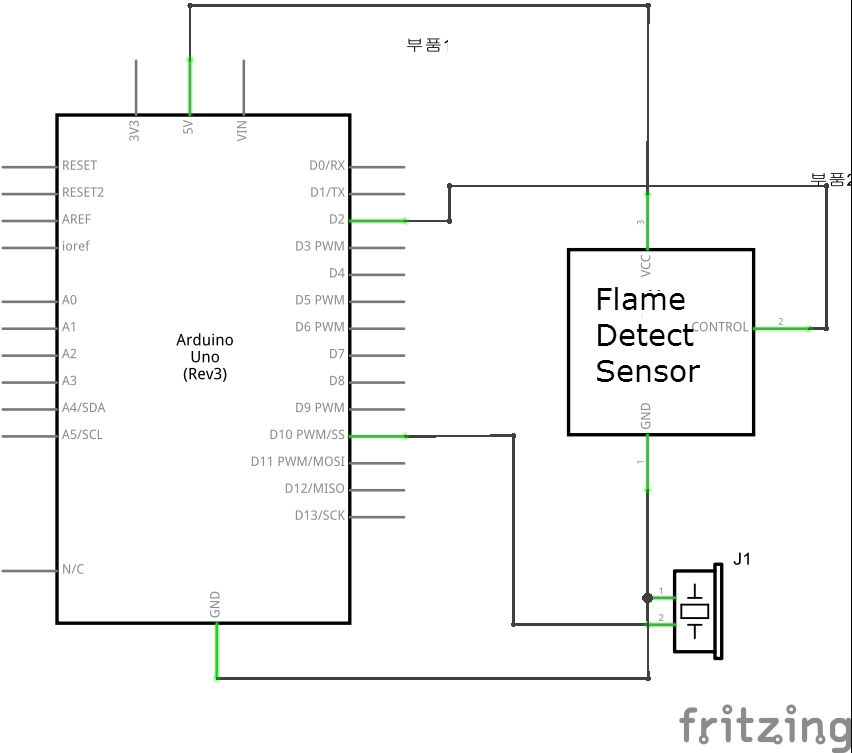

회로도

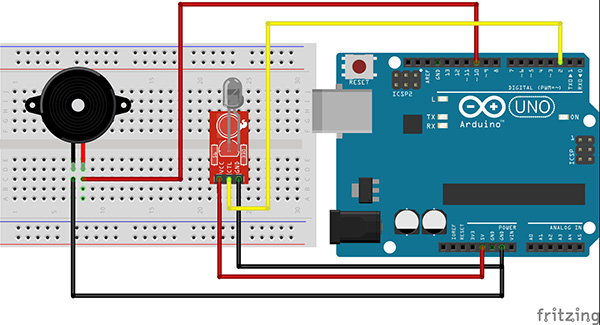

브레드보드 레이아웃

소프트웨어 Coding

// 불꽃 감지 센서와 피에조를 이용하여 화재경보기를 만들어 봅시다.

 // 13번 핀을 LED로 지정합니다.
int ledPin = 13;
// 디지털 2번핀을 불꽃감지센서로 지정합니다.
int inputPin = 2;
// 불꽃 감지 센서의 상태를 저장합니다.(처음 상태를 LOW로 설정)
int pirState = LOW;
// 센서 값을 읽기 위해 변수를 선언합니다.
int val = 0;
// PWM 핀에 스피커 혹은 피에조 센서를 연결합니다.(digital 9, 10, or 11)
int pinSpeaker = 10;

void setup() {
	// LED 를 출력으로 설정합니다.
	pinMode(ledPin, OUTPUT);
	// 센서를 입력으로 설정합니다.
	pinMode(inputPin, INPUT);
	// 스피커를 출력으로 설정합니다.
	pinMode(pinSpeaker, OUTPUT);
	// 시리얼 통신(9600)를 준비합니다.
	Serial.begin(9600);
}

void loop() {
	// 센서값을 읽어들입니다.
	val = digitalRead(inputPin);
	// 만약 값이 HIGH 일때,
	if (val == HIGH) {
		// 13번 핀(보드에 내장되어 있는 LED) 를 켭니다.
		digitalWrite(ledPin, HIGH);
		playTone(300, 160);
		delay(150);

		if (pirState == LOW) {
			// 센서의 상태가 LOW일때
			Serial.println("Beware of fire.");
			// 다음의 문구를 시리얼 모니터로 출력합니다.
			pirState = HIGH;
		}

	} else {
		// LED를 끕니다.
		digitalWrite(ledPin, LOW);
		playTone(0, 0);
		delay(30);
		if (pirState == HIGH) {
			//센서값이 HIGH 일때
			Serial.println("FIRE!!!!");
			// 다음의 문구를 시리얼 모니터로 출력합니다.
			pirState = LOW;
		}
	}
}

// 경보음을 만들어 냅니다.
void playTone(long duration, int freq) {
	duration *= 1000;
	int period = (1.0 / freq) * 1000000;
	long elapsed_time = 0;
	while (elapsed_time < duration) {
		digitalWrite(pinSpeaker,HIGH);
		delayMicroseconds(period / 2);
		digitalWrite(pinSpeaker, LOW);
		delayMicroseconds(period / 2);
		elapsed_time += (period);
	}
}

소프트웨어 설명

// 경보음을 만들어 냅니다.
void playTone(long duration, int freq) {
    duration *= 1000;
    int period = (1.0 / freq) * 1000000;
    long elapsed_time = 0;
    while (elapsed_time < duration) {
        digitalWrite(pinSpeaker,HIGH);
        delayMicroseconds(period / 2);
        digitalWrite(pinSpeaker, LOW);
        delayMicroseconds(period / 2);
        elapsed_time += (period);

기존 delay 명령어와 비슷하지만 다른 delayMicroseconds는 기존 delay가 ms(밀리초)만큼 지연시키는 명령어 였다면,
delayMicroseconds는 마이크로초만큼 지연시키는 명령어 입니다.

long 함수는 int 형 변수보다 훨씬 큰 정수를 담을 수 있는 변수로 사용하겠다는 것을 의미합니다.( -2,147,483,648 부터 2,147,483,647의 정수를 담을 수 있습니다)
