1.44 TFT LCD

2014-10-21 16:19:19

개요

본 튜토리얼에서는 TFT LCD의 사용법을 알아보고 응용할 수 있도록 해보겠습니다.

TFT LCD는 thin film transistor liquid crystal display의 약자 LCD 종류 중 하나입니다.

일반 LCD에 비해 화질이 선명하고 빠른 스크롤에도 화면의 떨림이 덜하며 시야각이 넓고 속도가 빨라

나온지는 꽤 오래되었지만 작은 LCD를 사용하는 여러 부품에 널리 쓰이고 있습니다.

최근에는 TFT LCD보다 시야각이나 전력소모, 색감 등에서 상위 호환격인 OLED가 등장했지만 여전히 많이 쓰이고 있습니다.




삼성의 OLED TV
출처 - http://global.samsungtomorrow.com/

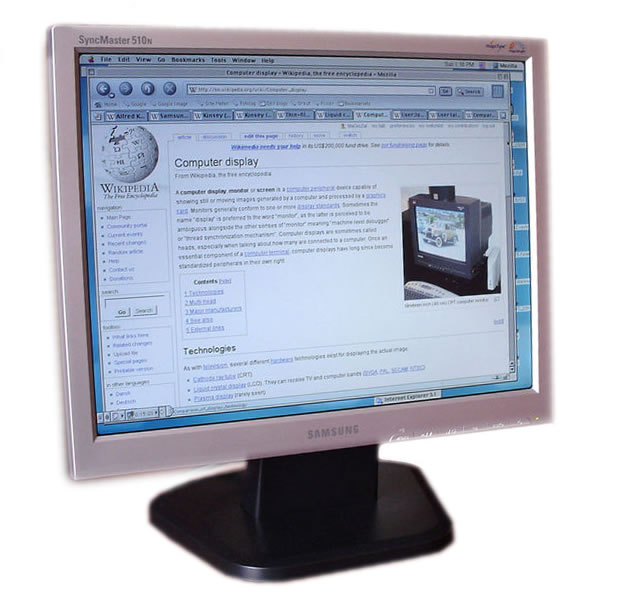

삼성의 TFT LCD 모니터
출처 - http://ca.wikipedia.org/wiki/TFT-LCD

튜토리얼에서 사용할 TFT LCD는 128x128의 해상도를 가지는 1.44인치의 소형 칼라 TFT LCD입니다.
선만 헷갈리지 않고 제대로 연결해 준다면 쉽게 예제를 실행시킬 수 있는 쉬운 부품입니다.
예제에 있는 소스를 사용하여 간단한 패턴을 그려 보겠습니다.





부품 목록

NO 부품명 수량 상세설명

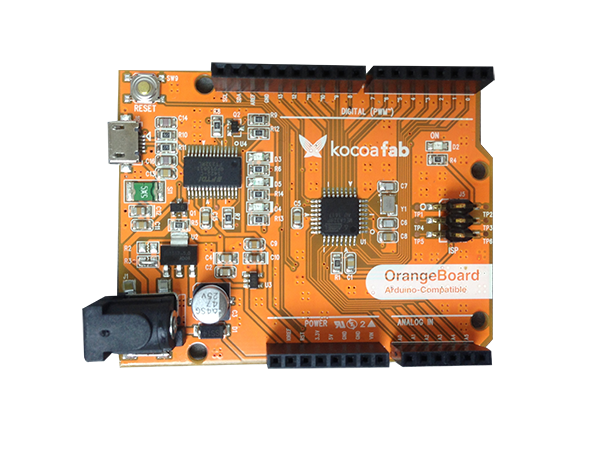

1 아두이노 오렌지 보드 1 아두이노

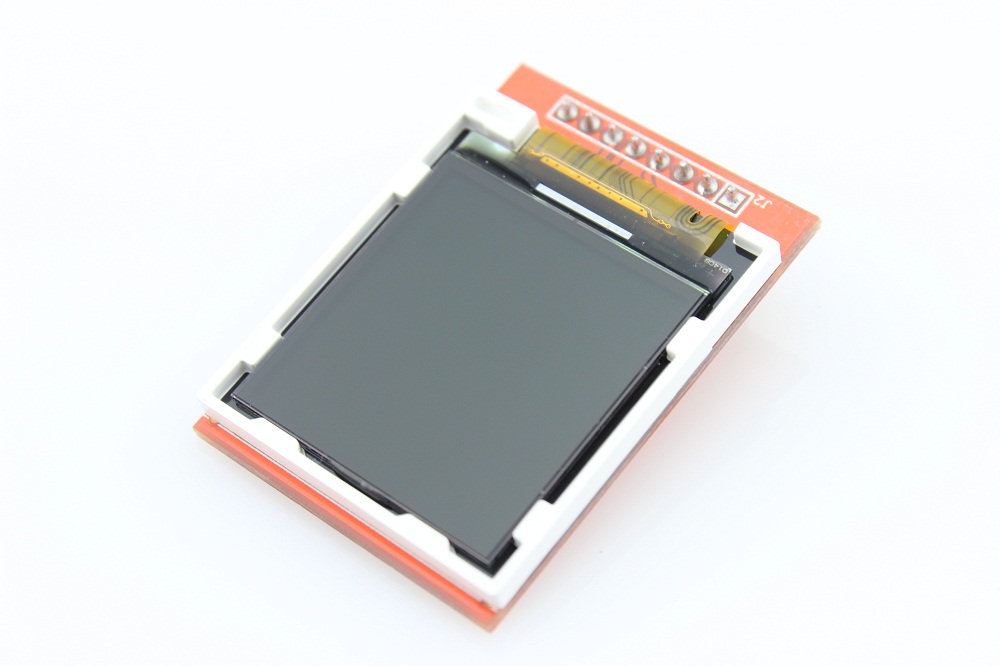

2 1.44'' SPI TFT LCD 128x128 1 TFT LCD
3 브레드 보드 1
4 점퍼 케이블 8



부품명 아두이노 오렌지 보드 1.44'' SPI TFT LCD 128x128 브레드 보드 점퍼 케이블
부품 사진





하드웨어 making

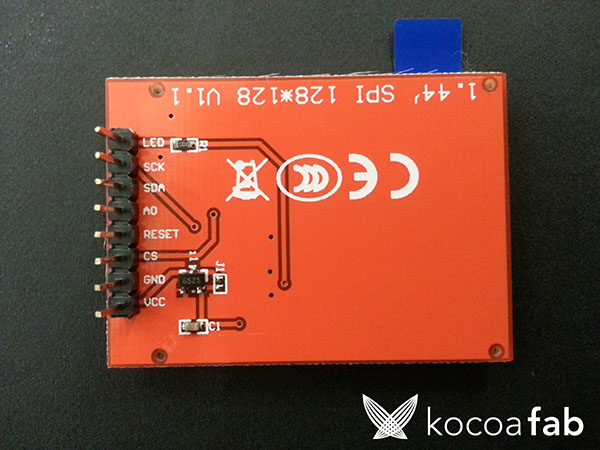

SPI TFT LCD의 뒷면에는 다음과 같이 8개의 핀이 존재한다.



각각 아래의 표에 연결하면 된다.

LCD 핀 아두이노 연결 핀
LED VCC 5v나 3.3v
SCK 13번 핀
SDA 11번 핀
A0 9번 핀
RESET 8번 핀
CS 10번 핀
GND GND
VCC VCC 5v나 3.3v(LED나 VCC중 하나만 연결하면 된다.)

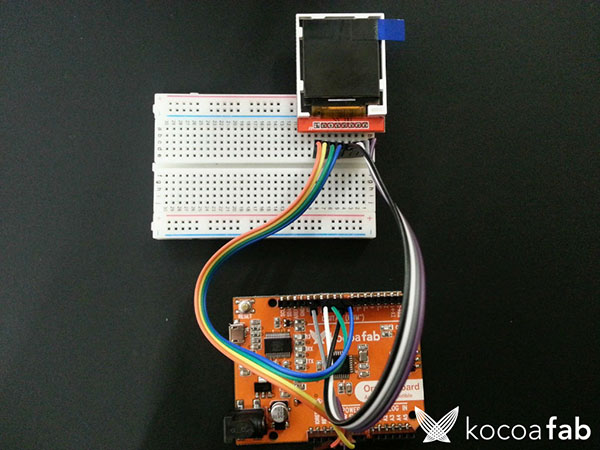

연결을 다 하면 소스에서 연결부위에 대한 핀 번호 정의를 위와 같이 수정해야 한다.

예를 들어 소스 상단부에 다음과 같이 핀번호를 정의 했을 경우



#define __CS 10
#define __DC 9
#define __RST 14 // 14대신 8로 수정



RESET핀이 14번으로 정의되어 있지만 실제로는 8번으로 연결했기 때문에 8번으로 바꿔주어야 한다.




소프트웨어 coding

#include <SPI.h>
#include <Adafruit_GFX.h>
#include "TFT_ILI9163C.h"

#define __CS 10
#define __DC 9
#define __RST 8

// Color definitions
#define	BLACK   0x0000
#define	BLUE    0x001F
#define	RED     0xF800
#define	GREEN   0x07E0
#define CYAN    0x07FF
#define MAGENTA 0xF81F
#define YELLOW  0xFFE0
#define WHITE   0xFFFF

float sin_d[] = {
	0,0.17,0.34,0.5,0.64,0.77,0.87,0.94,0.98,1,0.98,0.94,
	0.87,0.77,0.64,0.5,0.34,0.17,0,-0.17,-0.34,-0.5,-0.64,
	-0.77,-0.87,-0.94,-0.98,-1,-0.98,-0.94,-0.87,-0.77,
	-0.64,-0.5,-0.34,-0.17
};

float cos_d[] = {
	1,0.98,0.94,0.87,0.77,0.64,0.5,0.34,0.17,0,-0.17,-0.34,
	-0.5,-0.64,-0.77,-0.87,-0.94,-0.98,-1,-0.98,-0.94,-0.87,
	-0.77,-0.64,-0.5,-0.34,-0.17,0,0.17,0.34,0.5,0.64,0.77,
	0.87,0.94,0.98
};

float d = 10;

float px[] = {-d,  d,  d, -d, -d,  d,  d, -d};
float py[] = {-d, -d,  d,  d, -d, -d,  d,  d};
float pz[] = {-d, -d, -d, -d,  d,  d,  d,  d};

float p2x[] = {0, 0, 0, 0, 0, 0, 0, 0};
float p2y[] = {0, 0, 0, 0, 0, 0, 0, 0};

int r[] = {0, 0, 0};


TFT_ILI9163C tft = TFT_ILI9163C(__CS, __DC, __RST);

void setup() {
	tft.begin();
	#if defined(__MK20DX128__) || defined(__MK20DX256__)
	tft.setBitrate(24000000);
	#endif
}

void loop() {
	tft.fillScreen(WHITE);

	r[0]=r[0]+1;
	r[1]=r[1]+1;

	if (r[0] == 36) r[0] = 0;
	if (r[1] == 36) r[1] = 0;
	if (r[2] == 36) r[2] = 0;

	for (int i = 0 ; i < 8 ; i++) {
		float px2 = px[i];
		float py2 = cos_d[r[0]]*py[i] - sin_d[r[0]]*pz[i];
		float pz2 = sin_d[r[0]]*py[i] + cos_d[r[0]]*pz[i];

		float px3 = cos_d[r[1]]*px2 + sin_d[r[1]]*pz2;
		float py3 = py2;
		float pz3 = -sin_d[r[1]]*px2 + cos_d[r[1]]*pz2;

		float ax = cos_d[r[2]]*px3 - sin_d[r[2]]*py3;
		float ay = sin_d[r[2]]*px3 + cos_d[r[2]]*py3;
		float az = pz3-190;

		p2x[i] = ((tft.width())/2)+ax*500/az;
		p2y[i] = ((tft.height())/2)+ay*500/az;
	}

	for (int i = 0 ; i < 3 ; i++) {
		tft.drawLine(p2x[i],p2y[i],p2x[i+1],p2y[i+1],BLACK);
		tft.drawLine(p2x[i+4],p2y[i+4],p2x[i+5],p2y[i+5],BLACK);
		tft.drawLine(p2x[i],p2y[i],p2x[i+4],p2y[i+4],BLACK);
	}
	tft.drawLine(p2x[3],p2y[3],p2x[0],p2y[0],BLACK);
	tft.drawLine(p2x[7],p2y[7],p2x[4],p2y[4],BLACK);
	tft.drawLine(p2x[3],p2y[3],p2x[7],p2y[7],BLACK);
	delay(5);
}







SPI통신을 하는 TFT LCD를 사용하기 위해서는 TFT_ILI9163C 라이브러리와 adafruit_GFX 라이브러리가 필요합니다.

아두이노 IDE 사용할 경우, 아래의 라이브러리를 다운로드 받아 설치합니다.

TFT_ILI9163C 라이브러리 내려받기
adafruit_GFX 라이브러리 내려받기

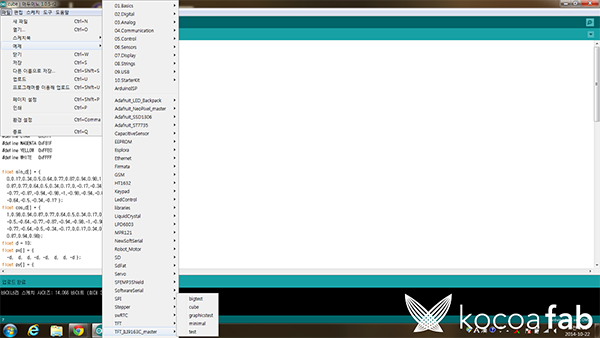

두 라이브러리를 설치하고 나면 아래와 같이 예제에서 TFT_ILI9163탭이 생기며 예제를 선택할 수 있게 됩니다.

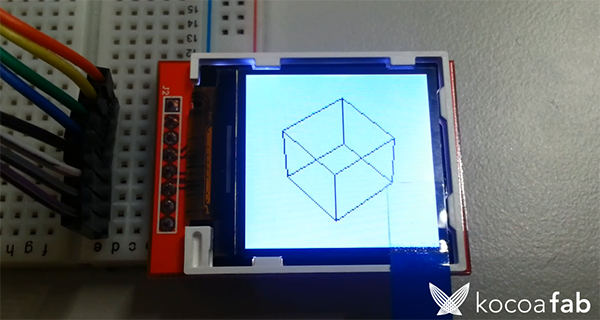

위의 소스는 예제 중 cube소스로 실행할 경우 TFT LCD에서 1개의 큐브가 회전하는 모습을 볼 수 있습니다.










  •
