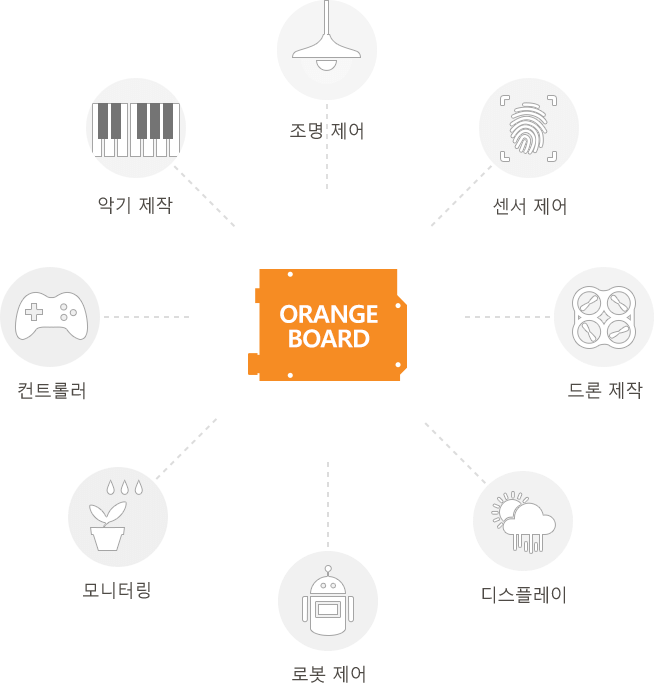

오렌지보드의 활용
오렌지보드는 로봇, 가전, 의류, 자동차, 미디어 아트 등 다양한 분야에서 활용 될 수 있습니다.
여러분의 상상하는 모든 것을 직접 만들어보세요.

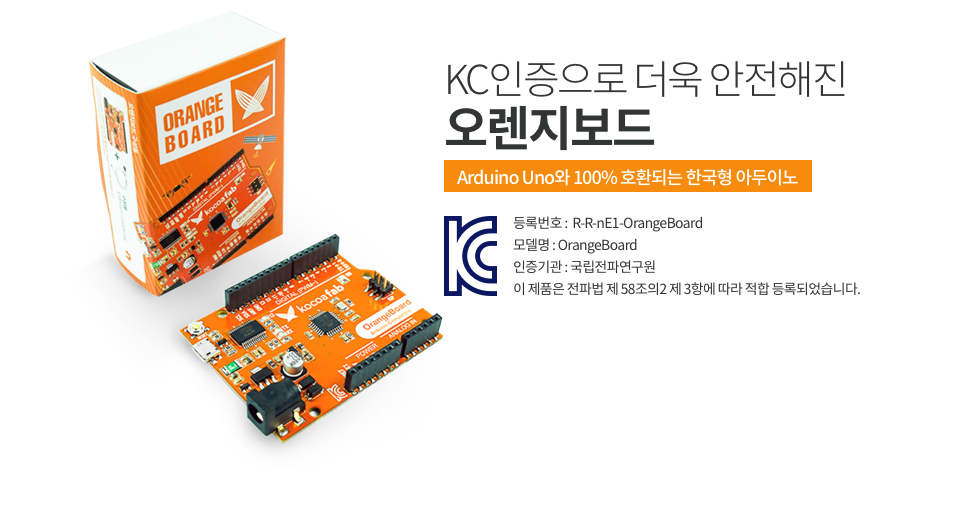

오렌지보드 상세스펙

• • 마이크로컨트롤러 : ATmega328P
  • 동작전압 : DC 5V
  • 입력전압(권고) : DC 7~12V
  • 입력전압(최대 범위) : DC 7~15V
  • USB 입력전압 : DC 5V
  • 디지털 입/출력 핀 : 14EA(6개의 PWM출력 포함)
  • 아날로그 입력 핀 : 6EA



  • 품명 : 오렌지보드BLE
  • 모델명 : Orange Board BLE
  • 판매원 및 제품문의 : 코코아팹 (http://kocoafab.cc)
  • 제조/원산지 : 한국
• • 입/출력 핀당 DC 전류 : 40mA
  • 5V핀의 전류 : 1A(아답터 사용시)
  • 3.3V핀의 전류 : 150mA
  • 플래쉬 메모리 크기 : 32KB(0.5KB의 부트로더 포함)
  • SRAM : 2KB
  • EEPROM : 1KB
  • 클럭속도 : 16MHz



  •

문서 다운로드
오렌지보드는 오픈소스 하드웨어제품입니다.
프리징 / 핀 아웃 다이어그램 / 디멘션 다이어그램 / 스키메틱 파일을 다운받아 용도별로 사용하세요.

• fritzing.fzpz
• 핀 아웃.pdf
• 디멘션.pdf
• 스키메틱.pdf
