개요



부품 목록

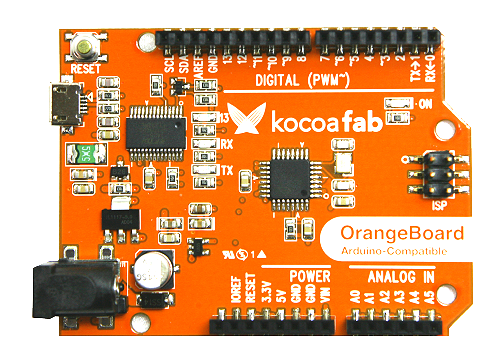

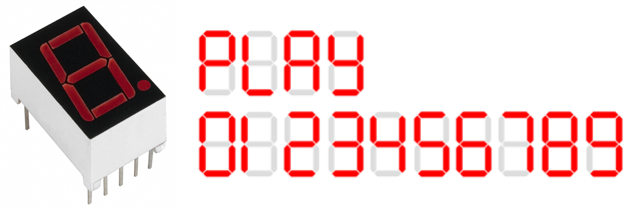

부품명	오렌지 보드	7세그먼트	330Ω 저항	브레드보드	점퍼케이블
파트

하드웨어 making

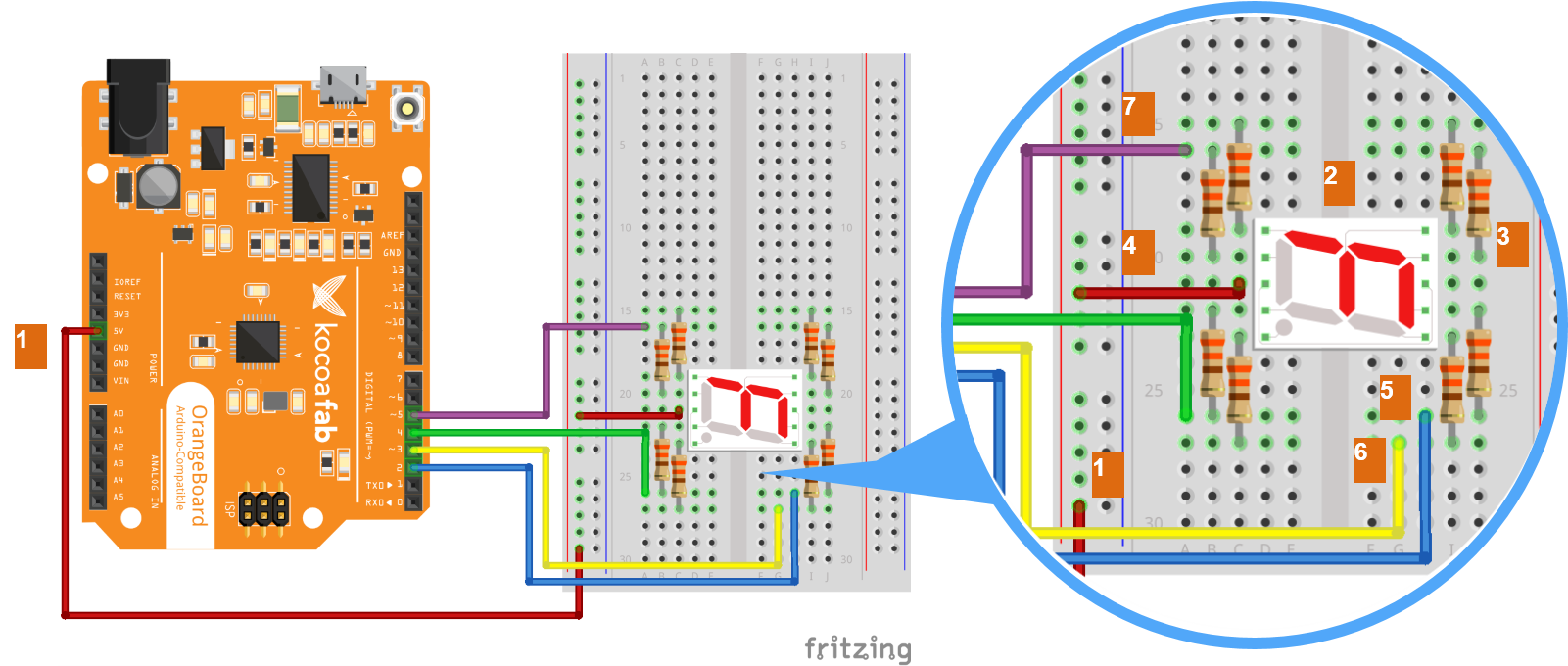

브레드 보드

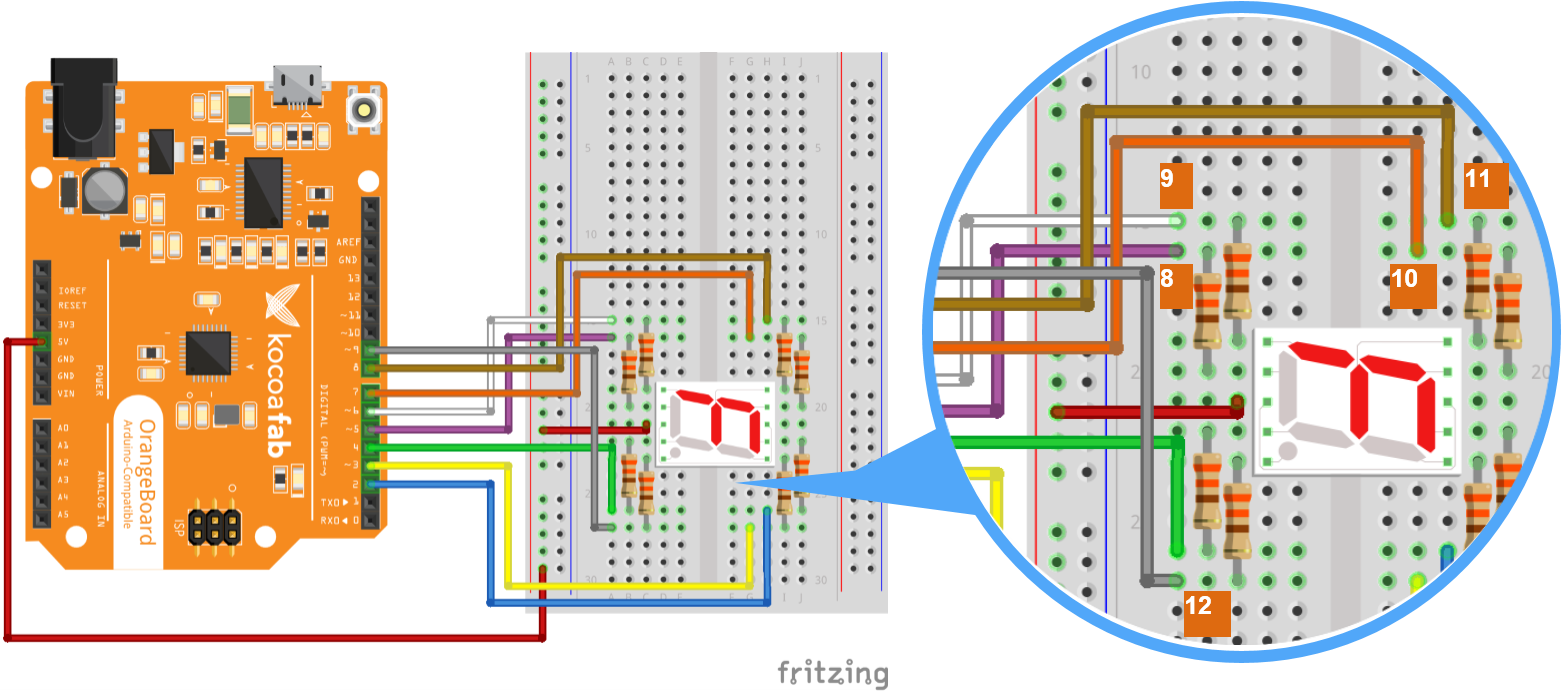

8. 7세그먼트의 d단자를 오렌지보드 5번핀에 연결합니다.
9. 7세그먼트의 e단자를 오렌지보드 6번핀에 연결합니다.
10. 7세그먼트의 f단자를 오렌지보드 7번핀에 연결합니다.
11. 7세그먼트의 g단자를 오렌지보드 8번핀에 연결합니다.
12. 7세그먼트의 dp단자를 오렌지보드 9번핀에 연결합니다.

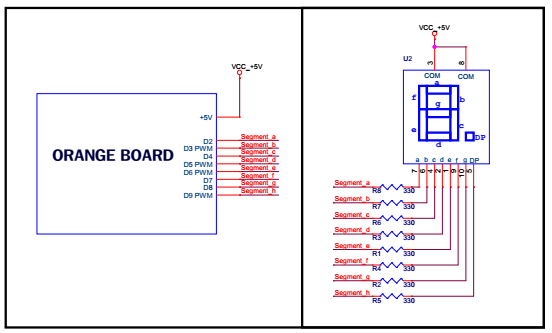

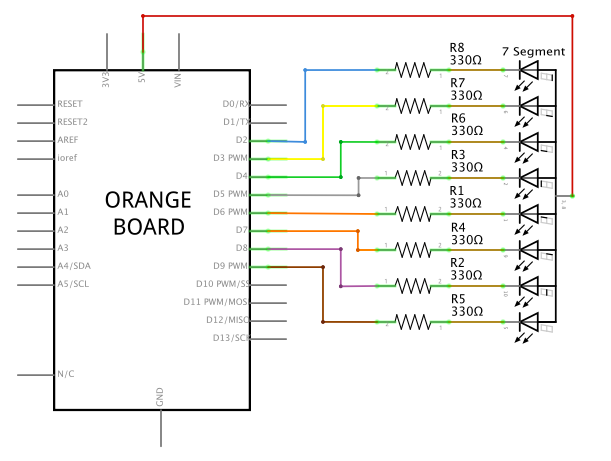

전자 회로도

소프트웨어 coding

/*
 제목		: 7세그먼트로 숫자 표시하기
 내용		: 7세그먼트를 사용하여 0부터 9까지 숫자를 표시해 봅시다.
 */

// 7세그먼트는 총 8개의 LED로 구성이 되어 있습니다.

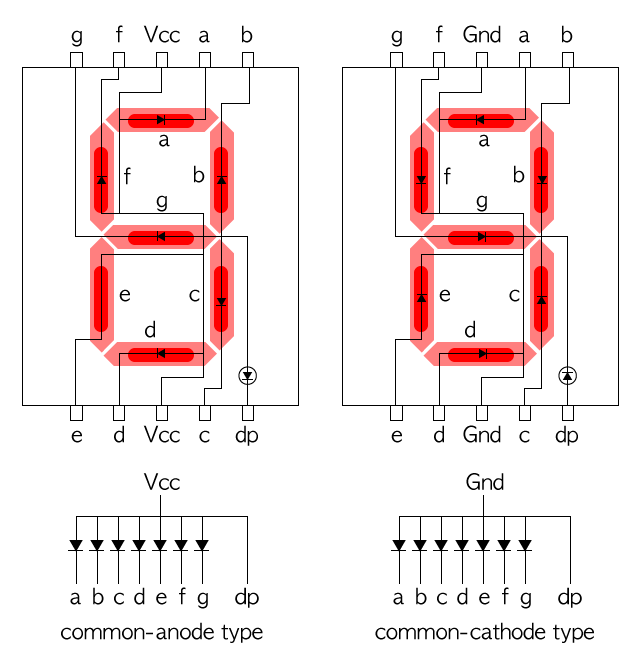

// 본 예제에서는 공통 애노드(Common Anode) 타입의 7세그먼트를 사용함으로,
// 켜고자 하는 LED의 핀에 LOW(0) 값을 보내도록 설정합니다.
// 반대로, 공통 캐소드(Common Cathode) 타입을 사용할 경우, HIGH(1) 값으로 설정합니다.

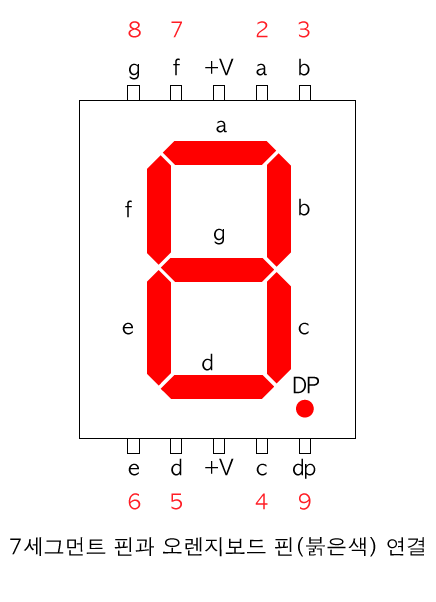

// 7세그먼트 각각 LED에 핀을 할당합니다. {A, B, C, D, E, F, G, H}
int segmentLEDs[] = {2, 3, 4, 5, 6, 7, 8, 9};
// 지정된 LED 개수
int segmentLEDsNum = 8;

// 각 숫자에 대한 LED 설정 값을 정의합니다.
// 숫자에 매칭되는 LED의 로직레벨을 LOW(0) 상태로 설정합니다.
int digitForNum[10][8] = {
	{0, 0, 0, 0, 0, 0, 1, 1}, //0
	{1, 0, 0, 1, 1, 1, 1, 1}, //1
	{0, 0, 1, 0, 0, 1, 0, 1}, //2
	{0, 0, 0, 0, 1, 1, 0, 1}, //3
	{1, 0, 0, 1, 1, 0, 0, 1}, //4
	{0, 1, 0, 0, 1, 0, 0, 1}, //5
	{0, 1, 0, 0, 0, 0, 0, 1}, //6
	{0, 0, 0, 1, 1, 1, 1, 1}, //7
	{0, 0, 0, 0, 0, 0, 0, 1}, //8
	{0, 0, 0, 0, 1, 0, 0, 1}  //9
};

// 실행시 가장 먼저 호출되는 함수이며, 최초 1회만 실행됩니다.
// 변수를 선언하거나 초기화를 위한 코드를 포함합니다.
void setup() {
	// 7세그먼트 각각 LED에 연결된 핀을 OUTPUT으로 설정합니다.
	for (int i = 0 ; i < segmentLEDsNum ; i++) {
		pinMode(segmentLEDs[i], OUTPUT);
	}
}

// setup() 함수가 호출된 이후, loop() 함수가 호출되며,
// 블록 안의 코드를 무한히 반복 실행됩니다.
void loop() {
	// 0부터 9까지 숫자를 순서대로 표시합니다.
	for (int i = 0 ; i < 10 ; i++) {
		// 각 숫자에 대한 각각 LED의 로직레벨을 설정합니다.
		for (int j = 0 ; j < segmentLEDsNum ; j++) {
			digitalWrite(segmentLEDs[j], digitForNum[i][j]);
		}
		// 1초 동안 대기합니다.
		delay(1000);
	}
}
