피에조부저 사용하기

2014-08-05 13:51:24

개요



피에조 부저 하나를 연결한 후 연결된 피에조부저에서 소리를 내보겠습니다.









부품 목록



본 학습에는 총 4종류의 부품이 필요합니다.
각각의 부품에 대한 자세한 설명은 하단의 상세설명 링크를 통하여 파악하실 수 있습니다.


NO

부품명

수량

상세설명

1

아두이노 우노

1

아두이노

2

피에조부저

1

피에조 부저

3

점퍼 케이블

1

저항

4

브레드보드

1





부품명 브레드보드 아두이노 UNO 점퍼케이블 피에조부저
파트 X 1  X 1  X 2  X 1

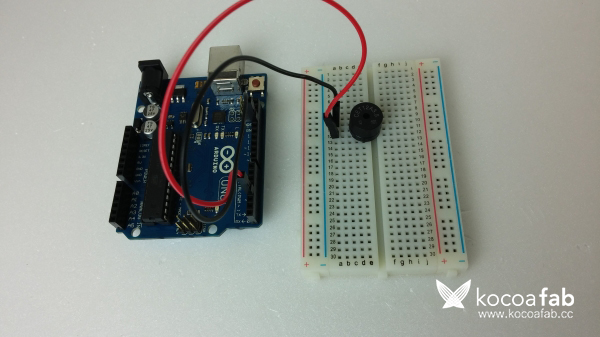

하드웨어 making

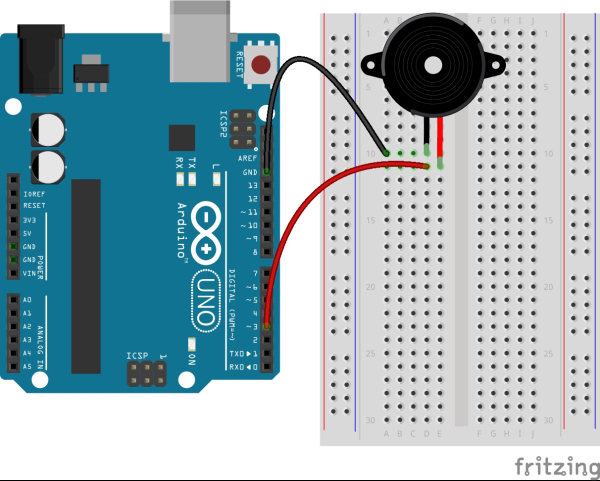

브레드보드

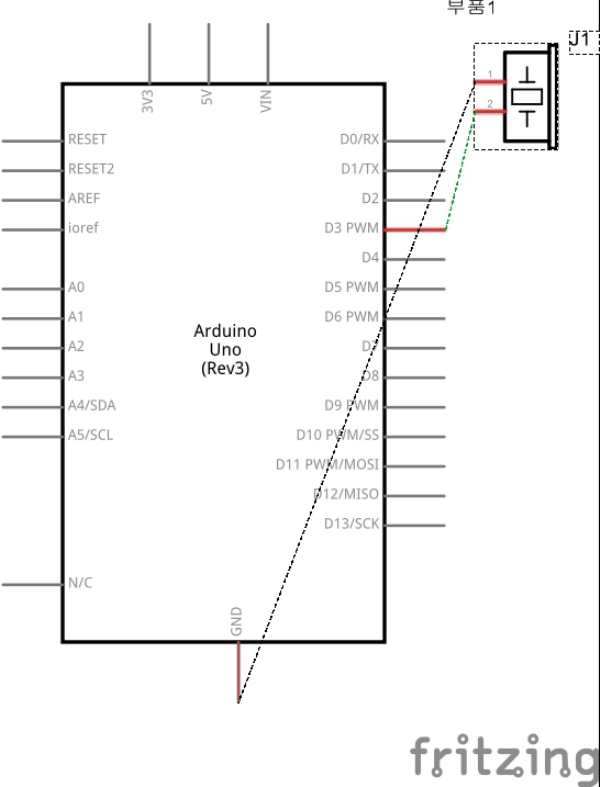

전자 회로도



소프트웨어 coding

아래의 코드를 아두이노에 업로드 합니다.



//  피에조부저 테스트하기
int piezo = 3;          // 피에조 부저 톤 조절을 위해 3번 핀 사용
int del = 1000;         // del이라는 변수에 숫자 1000을 저장

void setup()             // 어떤 디지털 핀을 사용할지 설정
{
  pinMode(piezo, OUTPUT);     // 피에조 부저 제어를 위한 3번 디지털 핀 사용
}

//피에조 부저에서 소리를 내게 하자
void loop()
{
  analogWrite(piezo, 64);           // PWM 25% 적용
  delay(del);                       // 1초 대기
  analogWrite(piezo, 128);          // PWM 50% 적용
  delay(del);                       // 1초 대기
 analogWrite(piezo, 256);           // PWM 100% 적용
  delay(del);                       // 1초 대기
}





사전설명

1. 피에조 부저는 아두이노에 직접 연결해도 무방합니다.



피에조 부저에 대한 자세한 설명은 위의 링크를 참조해 주시기 바랍니다.
또한 피에조 부저는 PWM(펄스 폭 진동)을 통하여 소리를 내기 때문에 ~표시가 있는 디지털 핀 번호
즉 3, 5, 6, 9, 10, 11번 핀에 연결해야 합니다.

스케치 설명
Int piezo = 3;          // 피에조 부저를 연결할 핀에 3번을 사용
Int del = 1000;         // del이라는 변수에 숫자 1000을 저장
피에조부저를 ~표시가 있는 디지털 핀 3번에 연결합니다.

void loop()
{
  analogWrite(piezo, 64);           // PWM 25% 적용
  delay(del);                       // 1초 대기
  analogWrite(piezo, 128);          // PWM 50% 적용
  delay(del);                       // 1초 대기
 analogWrite(piezo, 256);           // PWM 100% 적용
  delay(del);                       // 1초 대기
}

analogWrite에서 인자 Value에는 0부터 255값을 쓸수 있으며, 이는 0V 에서 5V 전압을 의미 합니다. 펄스폭 진동을 조절함으로써 피에조 부저의 소리를 조절합니다.
