압력센서

2016-10-27 16:17:35

개요



 압력센서는 센서에 가해지는 압력의 정도를 전기신호로 만들어 주는 센서 입니다.



 오늘 사용해볼 QA3040P 압력센서는 센서 영역에 얼마나 많은 압력이 가해졌느냐에 따라 저항값이 변함으로써 압력을 측정하는 센서입니다.



 정확한 측정값을 얻기는 힘들지만 센서부분에 어떠한 압력이 들어오는지 확인이 가능하면 밑에 사진과 같이 장갑에 누르는 힘으로 연주하는 악기도 만들수 있고,

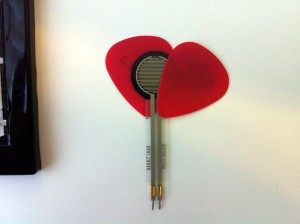

기타 피크에 넣어 기타 연주시 다른 악기와 같이 컨트롤 할수도 있습니다.



이 외에도 스위치 같은 역할로 다양하게 이용할 수 있는데요, 다양하게 이용하기 위해 지금부터 QA3040P 센서 사용법에 대해 알아봅시다.





부품 목록



NO 부품명 수량 상세설명
1 오렌지보드 1
2 압력센서 1 QA3040P
3 10KΩ 저항 1
4 점퍼케이블 1
5 브레드보드 1 Mini



부품명 오렌지보드 압력센서 10KΩ 점퍼케이블 브레드 보드
부품 사진 브레드보드 미니에 대한 이미지 검색결과







압력센서



압력센서는 영역이 3가지로 구분됩니다. 가운데 노란색 있는부분이 센싱 존 입니다. 실제 이부분에 제대로 압력이 가해져야 측정이 됩니다.

그 다음 검은 부분이 Intermediate zone입니다. 약간 부정확한 센싱 부분입니다. 마지막으로 빨간 부분이 Dead zone입니다. 말그대로 측정이 안되는 부분입니다.





하드웨어 making



브레드보드



전자 회로도



QA3040P 압력센서에는 뒷면에 전원 입력부가 3곳 있습니다. 밑의 사진과 같이 3군데중 편하신 곳 아무데나 한군데만 연결하시면 됩니다.







소프트웨어 Coding



소스 코드는 간단하게 아날로그 0번핀에서 데이터를 읽어와서 그 값을 시리얼 모니터에 출력합니다.

코드를 업로드하시고 시리얼 모니터창을 열어보시면 기본 0 값이 나오게 됩니다.



0인 상태에서 센서를 눌러주시면 수치가 올라가는데, 이 때 누르는 힘을 달리 하여 측정되는 값이 어떻게 변화하는지 확인해보세요.







압력센서를 이용하면 위에 물체를 인식할 수 있으므로, 스탭박스와 같은 운동기구나 도난방지 장치 같은 프로젝트에 이용하시면 좋을 것 같습니다.

한번 압력센서를 사용해 보시고 생각해두신 프로젝트가 있으시면 만들어보시고, 저희 코코아팹 홈페이지에서 공유해보시는 것이 어떤가요?



스텝박스



도난 방지 장치
