레이저 발광 모듈

2014-08-06 13:38:23

개요

주의 : 레이저의 광원은 눈에 치명적인 손상을 일으킬수 있으니 반드시 사용에 주의하세요.



출처 : coffscoastadvocate.com.au
일반적으로로 레이저는 발표나 수업시간에 대형 스크린을 향해 특정 부분을 가르키는 용도로 사용되는 저전력 레이저 부터
굉장히 먼 거리까지 뻗어나가는 고출력 천체 관측용 레이저 포인터가 있습니다.
이밖에도 다양한 산업분야에서 레이저를 응용하고 있습니다.
이러한 사실은 우리도 익히 알고 있는 사실입니다.
하지만 아래의 영상처럼 레이저가 아두이노와 만나면 멋진 악기가 될 수도 있습니다.










자신만의 멋진 레이저 프로젝트를 시작하기에 앞서,
일단 기본적으로 저전력 레이저를 다루는 법 부터 익혀 봅시다.

레이저는 유도방출에 의해 빛을 증폭 또는 발진하는 장치로, 메이저(maser)의 동작원리를 빛의 영역으로 확장한 것으로
「유도방출에 의한 빛의 증폭」(light amplification by stimulated emission of radiation)의 머리글자를 딴 용어로 알려져 있습니다.

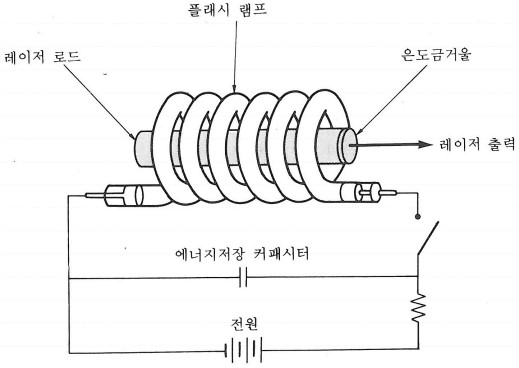

레이저의 구조에 대해 알아보면,

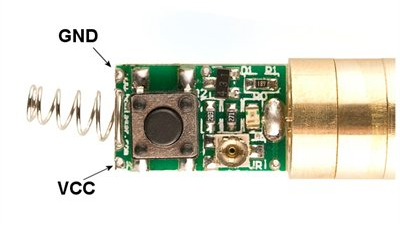

출처 : robotshop.com

레이저 모듈의 회로구성은 단순합니다.
Ground 와 VCC(전압)으로 구성되어 있으며 레이저모듈의 구동 전압에 따라 외부전원을 사용 하기도 합니다.

그럼 본격적으로 저전력 레이저 모듈의 작동법을 학습 해 봅시다.

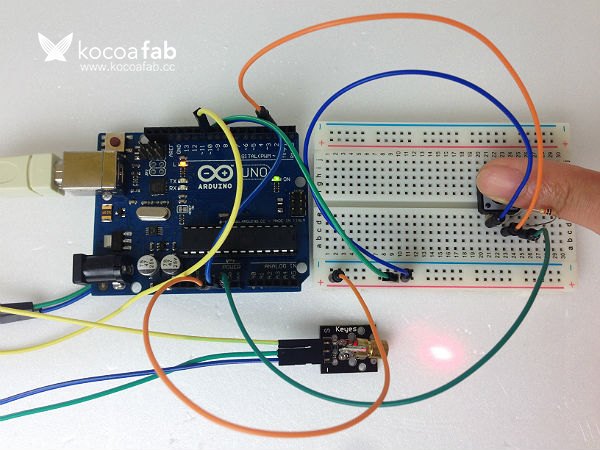

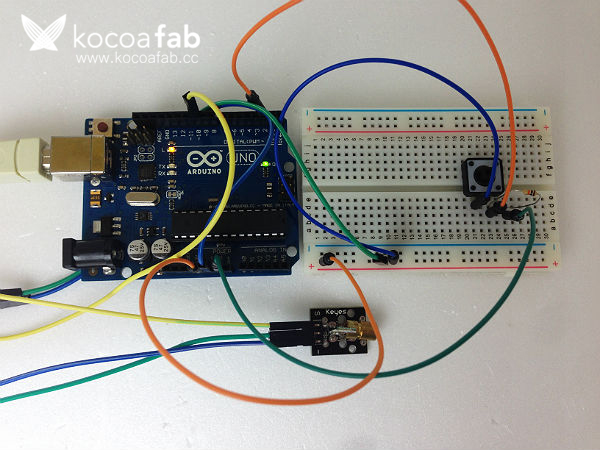

미리보기 동영상








부품목록

본 학습에는 총 6종류의 부품이 필요합니다.

NO 부품명 수량 상세설명
1 아두이노 우노 R3 1 아두이노

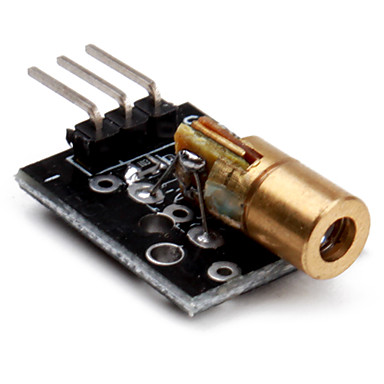

2 레이저 발광 모듈 1 ky-008
구동 전압 : 5V
3 브레드보드 1 브레드보드
4 10㏀ 저항 1 저항
5 점퍼 케이블 7 점퍼케이블
6 푸시버튼 1 푸시버튼





부품명 아두이노 우노 R3 10㏀ 저항 브레드보드 점퍼케이블 푸시 버튼
파트 x1 x1 x1 x7 x1





부품명 레이저 발광 모듈
파트 x1

하드웨어 Making

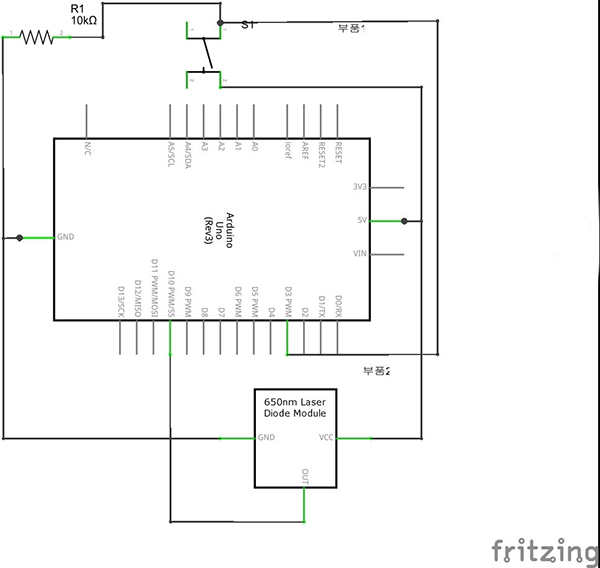

회로도

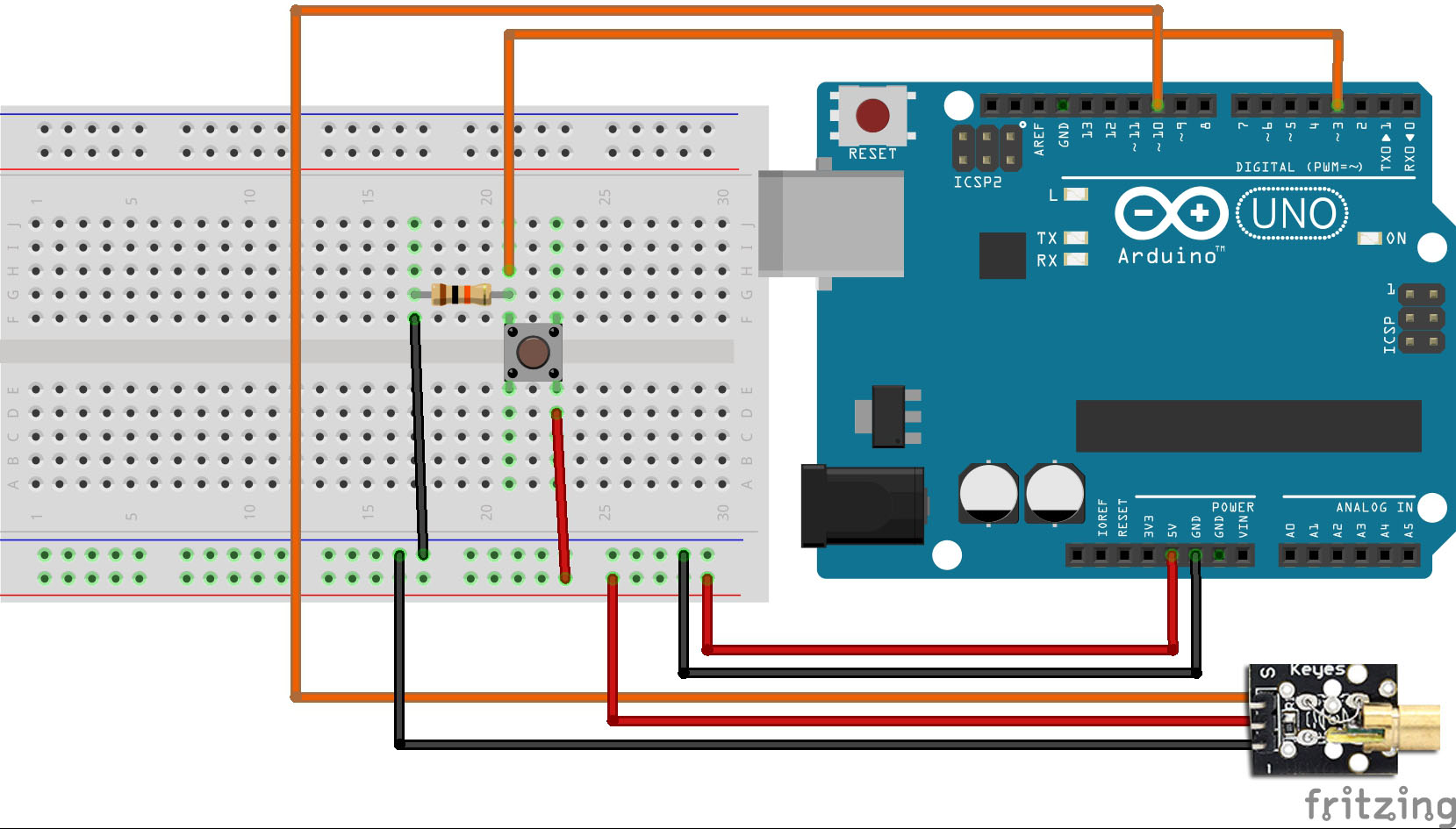

브레드보드 레이아웃



소프트웨어 Coding

아래의 코드를 아두이노에 업로드 합니다.


/*출처 : www.kocoafab.cc*/
const int buttonPin = 3;     // 3번핀에 버튼을 연결합니다.
const int LaserPin =  10;    // 10번핀에 레이져 모듈을 연결합니다.

int buttonState = 0;         // 버튼의 상태(ON/OFF)를 나타내는 변수입니다.
void setup() {

  pinMode(LaserPin, OUTPUT);      // Laser 모듈에 연결한 핀을 출력으로 설정합니다.

  pinMode(buttonPin, INPUT);      // 버튼에 연결한 핀을 출력으로 설정합니다.
}

void loop(){

  buttonState = digitalRead(buttonPin); //버튼에 연결한 핀의 상태를 읽습니다.

  if (buttonState == HIGH)  // 버튼 상태가 HIGH일때,
 {

    digitalWrite(LaserPin, HIGH);  // Laser 의 헤드를 열어줍니다.
  }
  else // 그렇지 않으면 ,
{

    digitalWrite(LaserPin, LOW); // Laser 의 헤드를 닫아줍니다.
  }
}





kocoafabeditor

항상 진취적이고, 새로운 것을 추구하는 코코아팹 에디터입니다!

레이저모듈, 아두이노
