고감도 사운드 센서 제어하기

2014-08-06 17:27:20

개요 & 부품목록

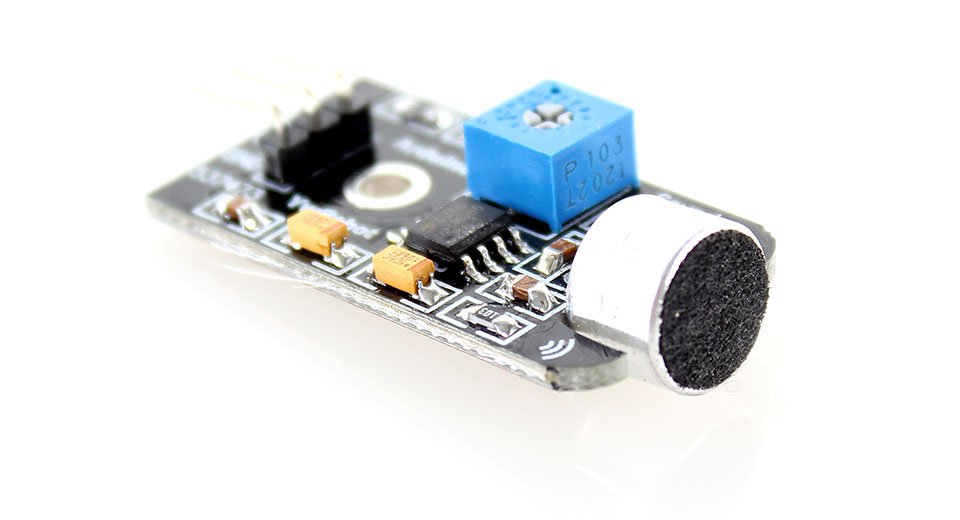

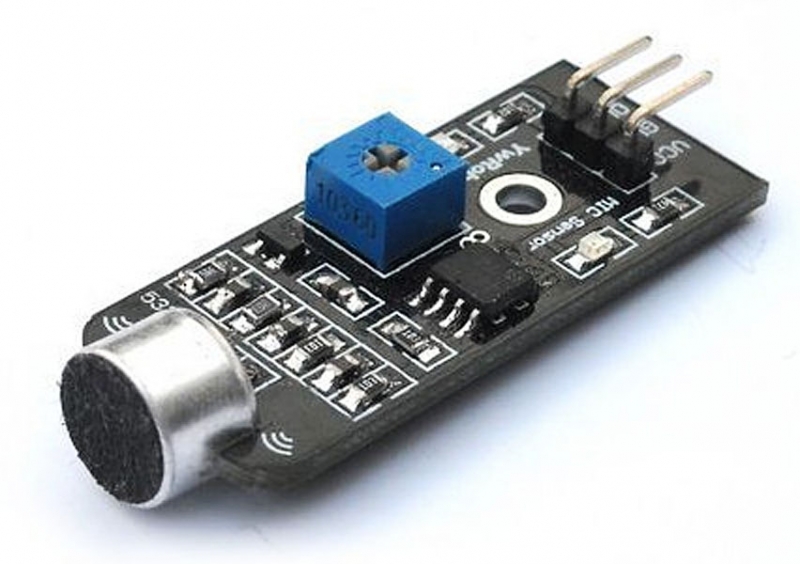

출처 : 사운드 센서 모듈 -  fasttech
사운드 센서는 음향 센서라고도 하며,

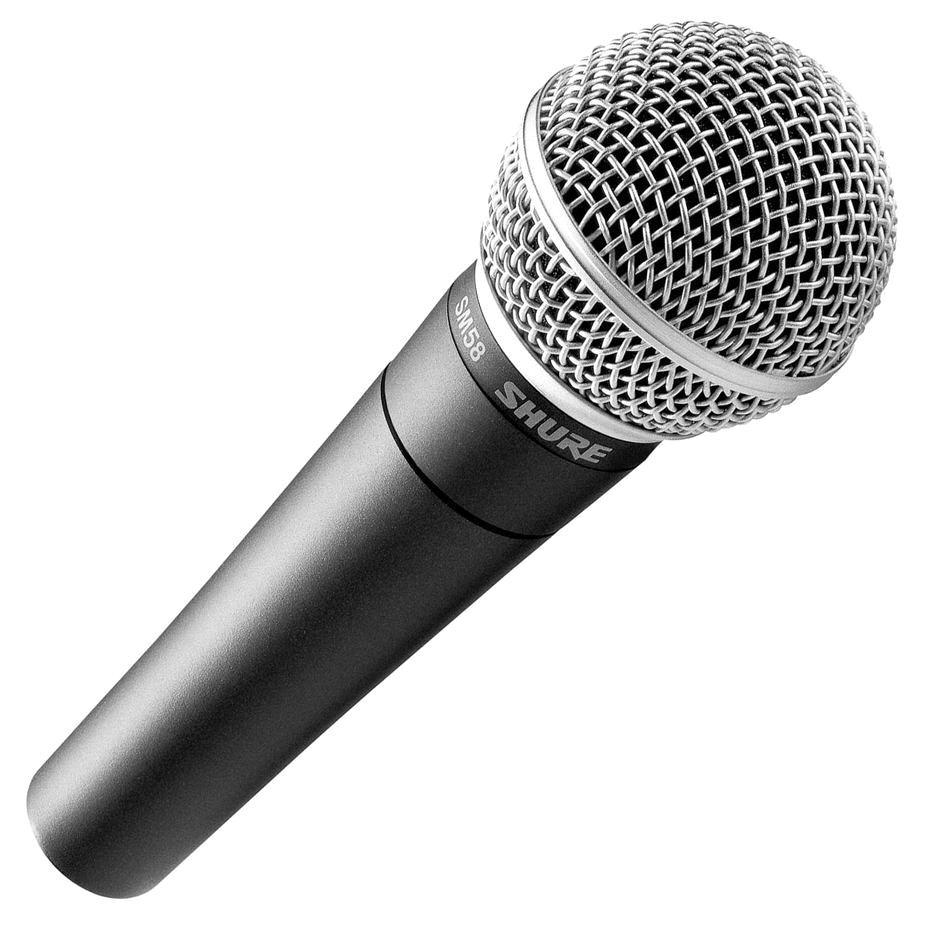

출처 : 마이크 - shure

우리가 알고 있는 마이크와 같이
소리를 전기적 신호로 변환하여 입력받는 원리입니다.
주변에 소리를 응용하면 정말 다양한 프로젝트를 만들 수 있습니다.
대표적으로는

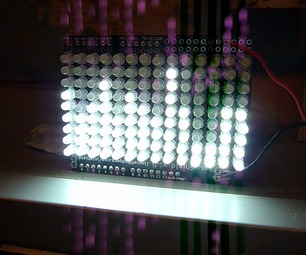

출처 : LoL Shield Audio Spectrum VU Meter -  instructables
사운드 센서로 주변 소리나 음악을 전기적 신호로 변환하여 LED에 연결하면
음악에 반응하는 화려한 조명을 만들 수 있겠습니다.

그럼 기본적인 사운드 센서 사용법에 대해 알아보고
자신만의 프로젝트를 시작해 봅시다.

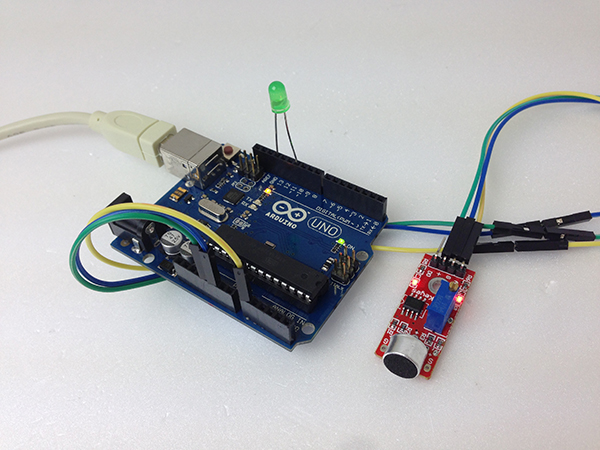

미리보기 동영상







부품목록

본 학습에는 총 6종류의 부품이 필요합니다.


NO

부품명

수량

상세설명

1

아두이노 우노

1

아두이노

2

사운드 센서

1

센서

3

점퍼 케이블

3

저항

4

브레드보드

1

브레드보드


부품명 브레드보드 아두이노 UNO 점퍼케이블 사운드 센서
파트 X 1  X 1  X 3  X 1





하드웨어 Making

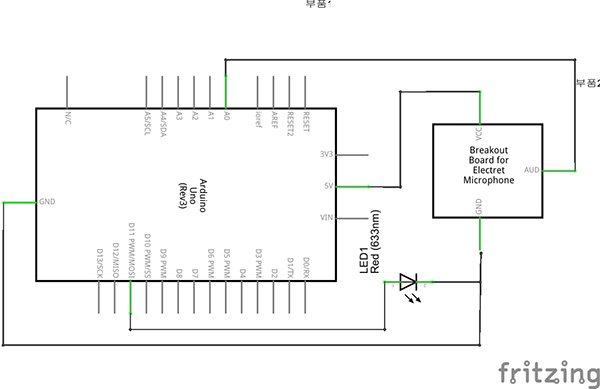

회로도

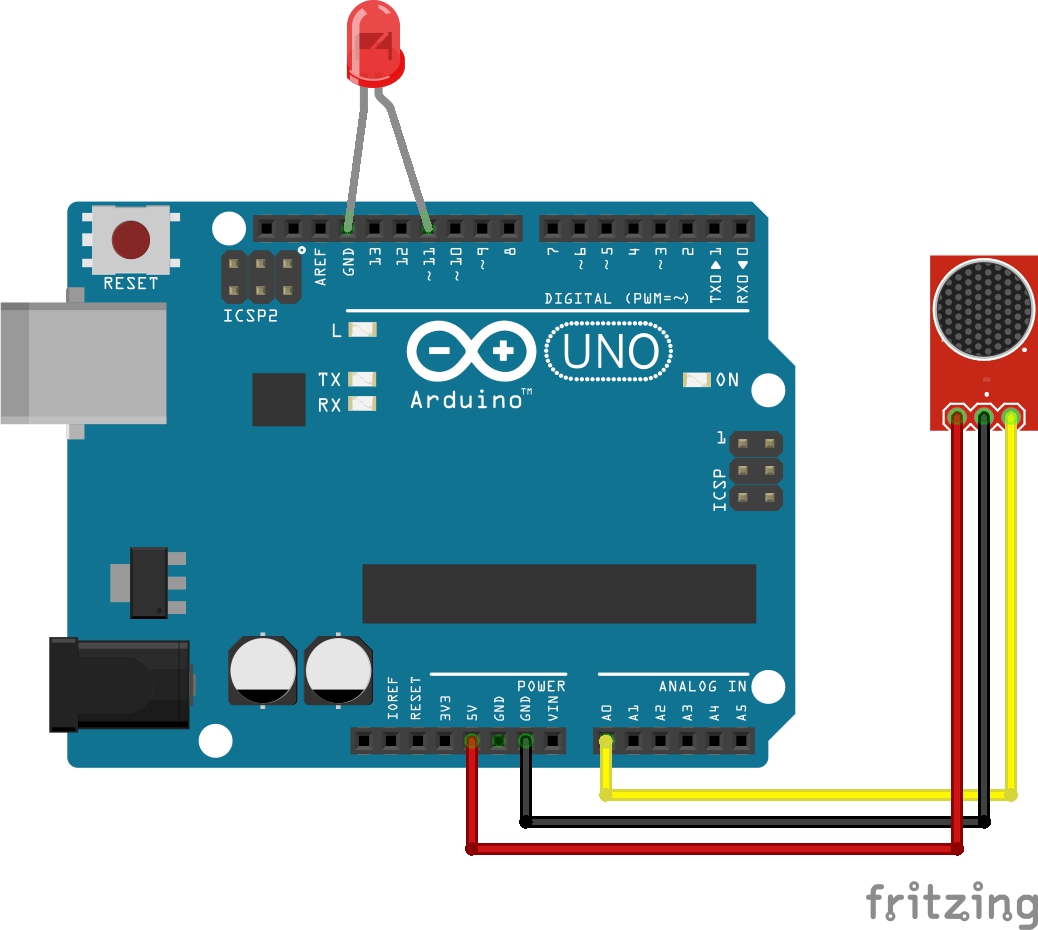

브레드보드 레이아웃








소프트웨어 Coding

아래의 코드를 아두이노에 업로드 합니다.


/* 출처 : www.arduino.cc */
int sensorPin = 0;// 사운드 센서를 0번핀에 연결합니다.
int ledPin = 11;// LED를 11번핀에 연결합니다.
void setup() {
  pinMode(ledPin,OUTPUT);// ledPin을 출력으로 설정합니다.
  Serial.begin(9600); //시리얼 통신을 시작합니다.
}
void loop() {
  int value = analogRead(sensorPin); // 사운드 센서로부터 센서값을 읽어 들입니다.
  int intensity = map(value,20,300,0,255);// 읽어들인 값으로 LED의 밝기를 구하고, LED의 밝기를 새로고침 합니다.

  analogWrite(ledPin, intensity);
  delay(10);//10ms 동안 대기
   Serial.println(value);//센서값을 시리얼 모니터로 출력하여 현재 센서값을 보여줍니다.
   delay(100);//100ms 동안 대기
}



소프트웨어 & 하드웨어 설명

int intensity = map(value,20,300,0,255);// 읽어들인 값으로 LED의 밝기를 구하고, LED의 밝기를 새로고침 합니다.


센서로부터 읽어들인 값 (일반적으로 0 - 1023 의 수치값을 지님) 을 intensity 로 명명하고 ,
이를 다시 LED의 밝기값(0-255)의 값으로 새고로침 하였습니다.
또한 시리얼 모니터를 통해 센서로 부터 들어오는 최소값과 최대값을 확인하여
map()함수를 통해 최소 20 최대 300의 값으로 제한하였습니다.
