수은 기울기 스위치 센서 사용하기

2014-08-07 16:54:54

개요 및 부품목록

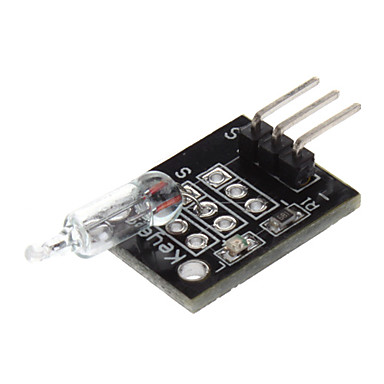

기울기 스위치는 안에 접점이 두개이고 작은 금속 구슬이 들어 있는 작은 전자 부품입니다.(수은 기울기 스위치는 내부에 수은이 들어가 있는 기울기 스위치입니다.)


센서가 똑바로 서 있으면 수은이 한쪽 접점에만 닿아서 OFF가 되고(푸쉬버튼을 뗀 것과 같음), 센서가 기울어 지게 되면 수은이 양쪽 점접에 닿게 되어 ON이 됩니다.(푸쉬버튼을 누른 것과 같음)

이를 사용 해서 움직이거나 흔들었을 때 반응하는 제스처 인터페이스 같은 프로젝트를 만들 수 있습니다.

이 컨텐츠 에서는 수은 기울기 센서를 아두이노와 연결해 보고, 센서의 기울기에 따른 LED 제어를 해보겠습니다.







시작전 개념 이해하기

 - 수은 스위치
 - 센서
 - LED

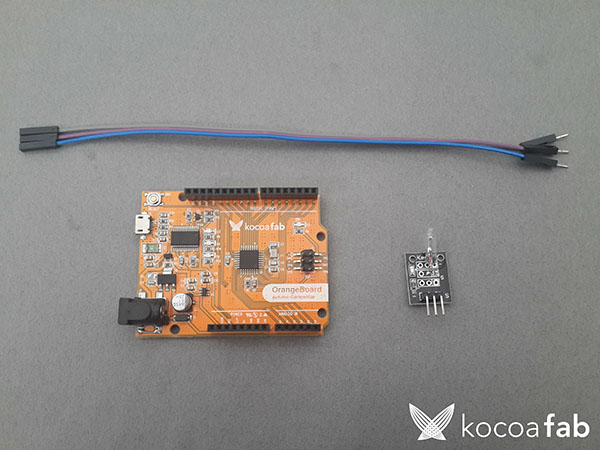

부품 목록







NO 부품명 수량 상세설명

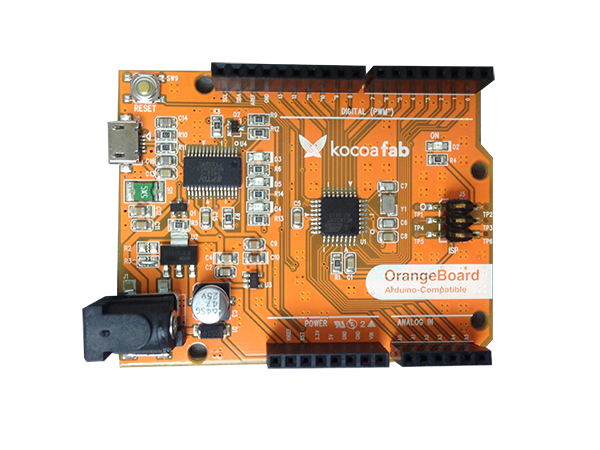

1 오렌지보드 1 아두이노
2 수은 기울기 스위칭 센서(KY-017) 1 자체 LED 부착
3 점퍼케이블 3 점퍼케이블





부품명 오렌지보드 수은 기울기 스위칭 센서
(KY-017)
점퍼케이블
파트 x1 x1 x3








하드웨어 making 및 소프트웨어 Coding

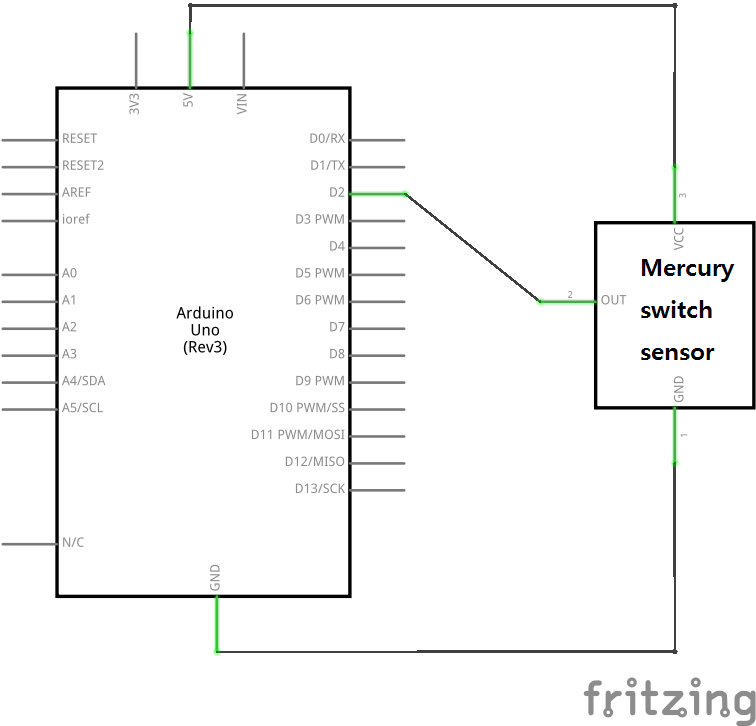

회로도

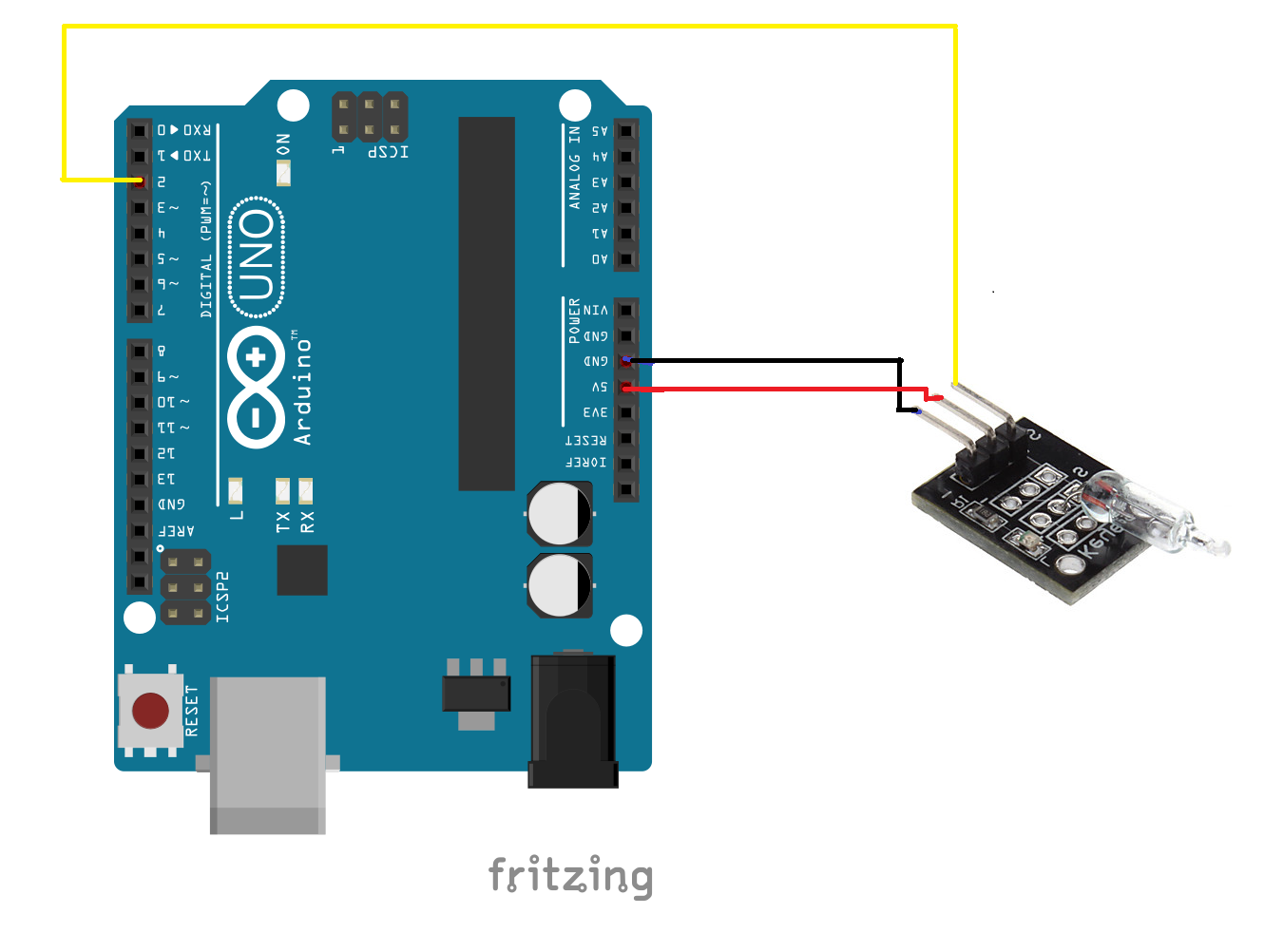

브레드보드 레이아웃

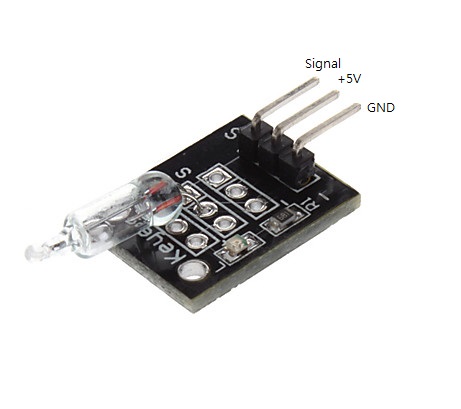

수은 기울기 스위칭 센서 연결 방법


센서 핀 아두이노 핀
Signal D2
+5V 5V
GND GND





소프트웨어 coding



// 센서와 연결된 핀 번호
const int S = 2;
// 아두이노 내장 LED 번호
const int ledpin = 13;
// 센서 상태값
int sensorstate = 0;

// LED 핀을 출력모드로, 센서 핀을 입력 모드로 설정
void setup() {
	pinMode(ledpin, OUTPUT);
	pinMode(S, INPUT);
}

void loop() {
	// 센서에서 데이터를 받아옵니다.
 	sensorstate = digitalRead(S);

 	// 수은기울기 센서가 신호가 OFF면
	if (sensorstate == HIGH) {
		// 내장 LED를 켜줍니다
  		digitalWrite(ledpin, HIGH);
 	}
 	else {
  		digitalWrite(ledpin, LOW);
 	}
}

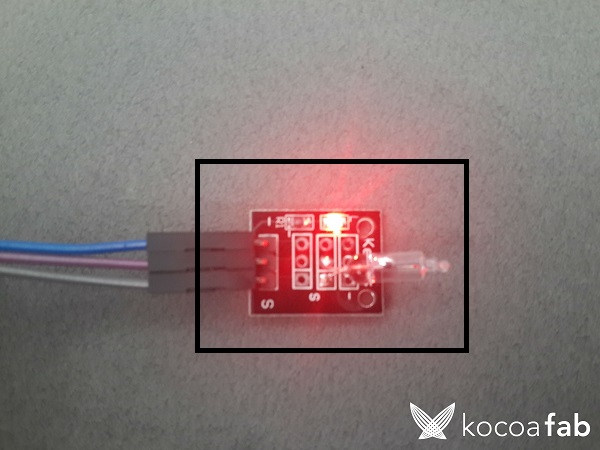

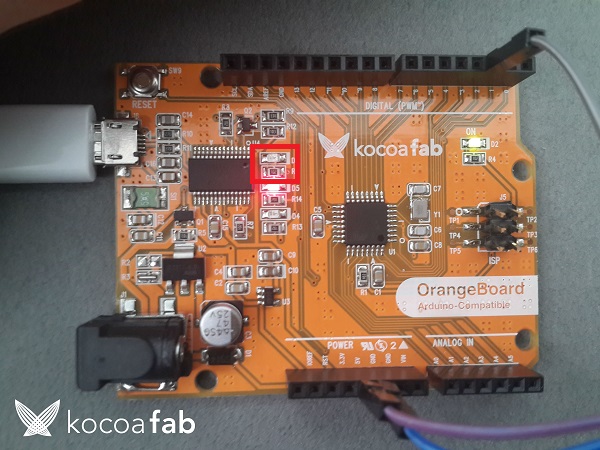

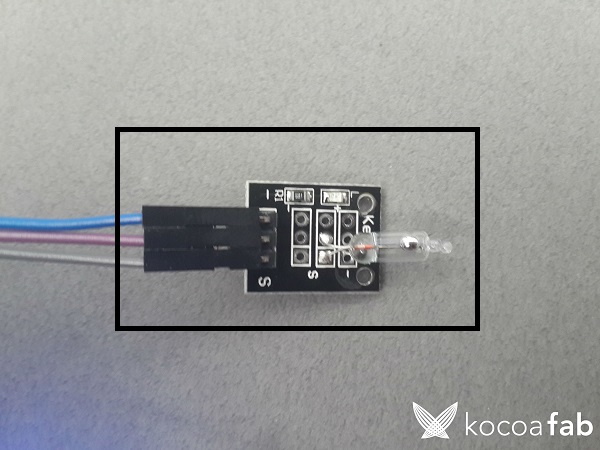

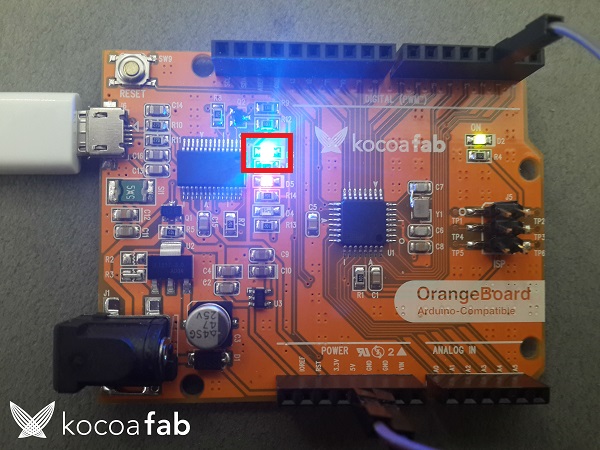

센서 기울기를 조정하여 수은이 접촉이 되면(검은색 네모), 아두이노 내장 LED의 불이 꺼집니다.(빨간색 네모)

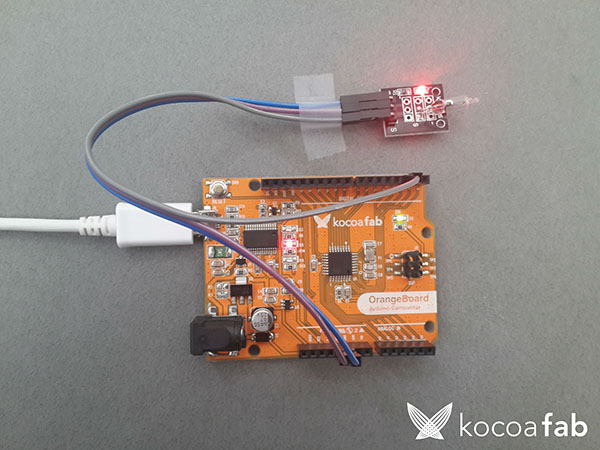

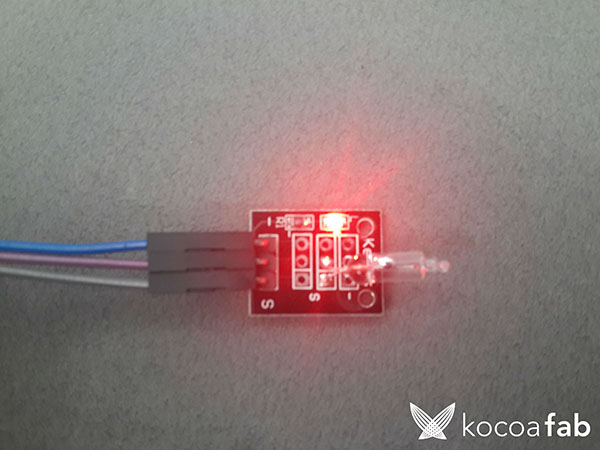

센서 기울기를 조정하여 수은이 핀에 닿지 않으면(검은색 네모), 아두이노 자체 LED의 불이 켜집니다.(빨간색 네모)
