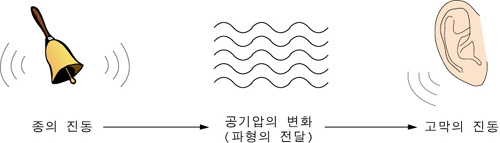

출처 : 소리의 전달 과정 - multimedia.kaywon.ac.kr

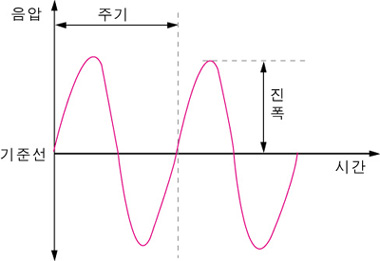

소리의 기본 요소로는 사이클과 주기가 있는데 그럼 본격적으로 실습을 통해
음의 주파수와 주기를 이용하여 소리의 5가지 음계를 연주할수 있는 미니 피아노를 만들어 보겠습니다.





부품목록

본 학습에는 총 6종류의 부품이 필요합니다.


NO	부품명	수량	상세설명

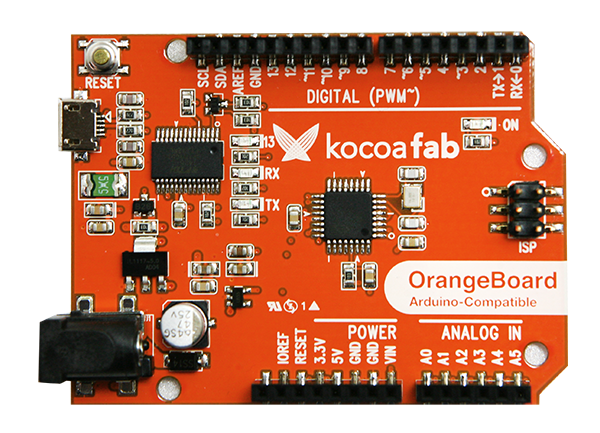

1	오렌지 보드	1	아두이노 호환보드

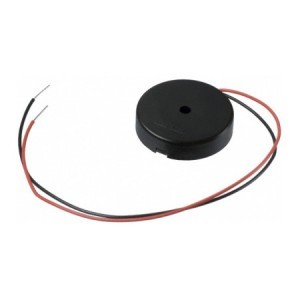

2	피에조	1	피에조
3	브레드보드	1	브레드보드
4	10㏀ 저항	5	저항
5	점퍼 케이블	14	점퍼 케이블
6	푸시버튼	5	푸시버튼



부품명	오렌지 보드	10㏀ 저항	브레드보드	점퍼케이블	푸시 버튼
파트	x1	x5	x1	x14	x5

부품명	피에조
파트	x1

/*코드 출처 - 아두이노 for 인터랙티브 뮤직 */
void setup(){
pinMode(2,INPUT);//2번 핀을 입력으로 설정
pinMode(3,INPUT);//3번 핀을 입력으로 설정
pinMode(4,INPUT);//4번 핀을 입력으로 설정
pinMode(5,INPUT);//5번 핀을 입력으로 설정
pinMode(6,INPUT);//6번 핀을 입력으로 설정
pinMode(7,OUTPUT);//7번 핀을 출력으로 설정

}

void loop(){
  if(digitalRead(2)==1){sol();}//만약 2번핀이 1의상태(눌림상태)라면 솔을 실행합니다.
 if(digitalRead(3)==1){la();}//만약  3번핀이1의상태(눌림상태)라면 라 를 실행합니다
  if(digitalRead(4)==1){Do();}//만약 4번핀이 1의상태(눌림상태)라면 도 를 실행합니다.

  if(digitalRead(5)==1){re();}//만약 5번핀이 1의상태(눌림상태)라면 레 를 실행합니다.

   if(digitalRead(6)==1){mi();}//만약 6번핀이 1의상태(눌림상태)라면 미 를 실행합니다.
}
void sol(){
  digitalWrite(7,1); delayMicroseconds(1276);//'솔'음을 내기위한 주기
  digitalWrite(7,0); delayMicroseconds(1276);
}
void la(){
    digitalWrite(7,1); delayMicroseconds(1137);//'라'음을 내기위한 주기

  digitalWrite(7,0); delayMicroseconds(1137);//'미'음을 내기위한 주기
}
  void Do(){
    digitalWrite(7,1); delayMicroseconds(955 );//'도'음을 내기위한 주기
  digitalWrite(7,0); delayMicroseconds(955);
  }
  void re(){
    digitalWrite(7,1); delayMicroseconds(852);//'레'음을 내기위한 주기
  digitalWrite(7,0); delayMicroseconds(852);
  }
  void mi(){
    digitalWrite(7,1); delayMicroseconds(759);
  digitalWrite(7,0); delayMicroseconds(759);
  }

void sol(){
  digitalWrite(7,1); delayMicroseconds(1276);//'솔'음을 내기위한 주기
  digitalWrite(7,0); delayMicroseconds(1276);
}

delayMicroseconds() 는 마이크로초만큼 지연시키는 명령어입니다.
이 명령어를 이용하여 해당 음을 내게 됩니다.

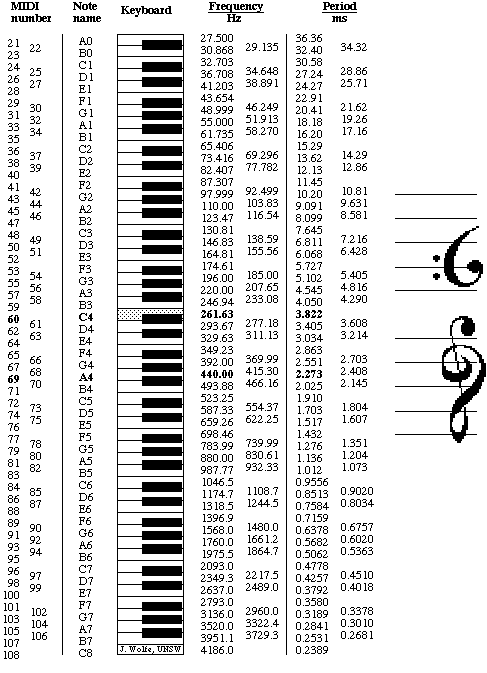

각 음정별로 주파수와 주기를 지니는데 아래의 표를 참고하여 자신이 원하는 음을 내보세요.
