가변저항 x 피에조 부저-음의 높낮이 조절하기

2014-08-08 16:55:46

개요

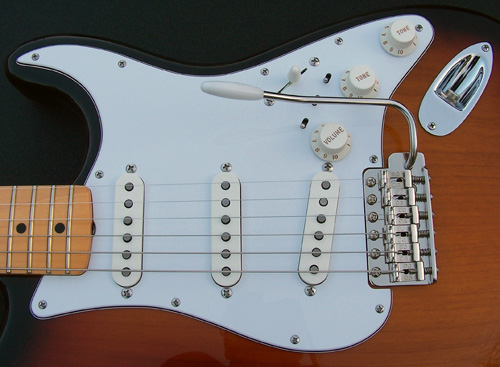

출처 : 전자기타 암(arm) - strat-talk.com

전자기타에는 암(arm)이라는 것을 올리고 내림으로써
기타의 장력을 조절하여 음의 높낮이를 조절하는 데요,

아두이노에서 간단한 코드를 통해 소리의 크기와 그 소리의 높낮이를 조절할 수 있습니다.






이처럼 자신만의 전자 악기를 만들어 볼수도 있습니다.


이 예제에서는 2개의 가변저항과 피에조부저를 이용하여 음을 생성하고 그 음의 높낮이(pitch)를 조절 해 보겠습니다.











부품목록

본 학습에는 총 5종류의 부품이 필요합니다.

NO 부품명 수량 상세설명
1 아두이노  1 아두이노
2 피에조 1 피에조
3 브레드보드 1 브레드보드
4 점퍼 케이블 9 점퍼 케이블
5 가변저항 2 가변저항

부품명 아두이노  브레드보드 점퍼케이블 가변저항 피에조
파트 x1 x1 x9  x2 x1

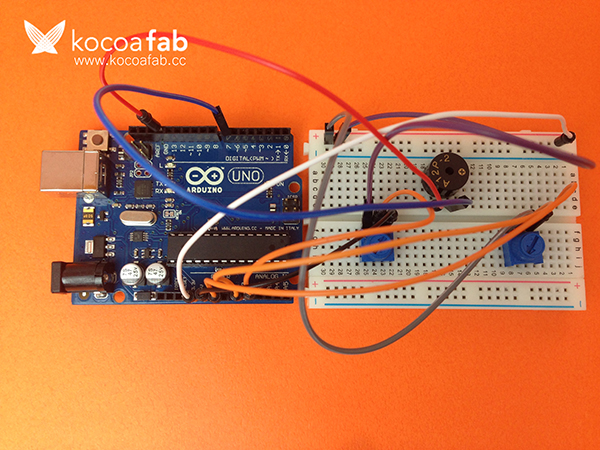

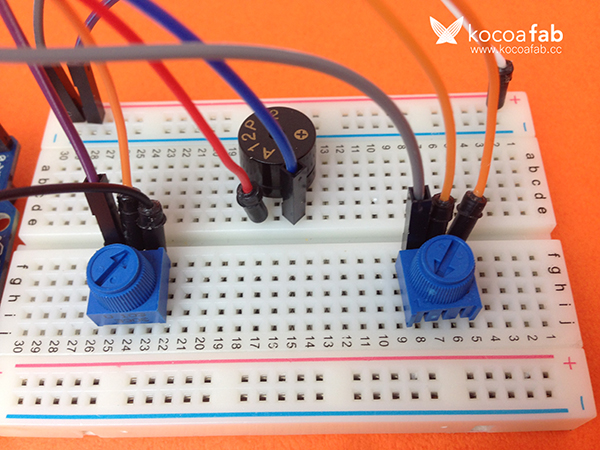

하드웨어 Making

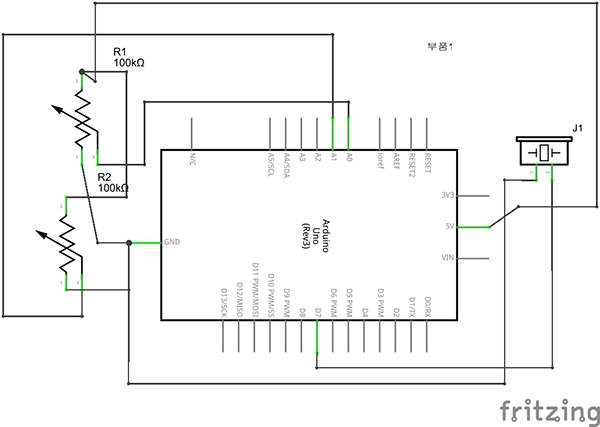

회로도

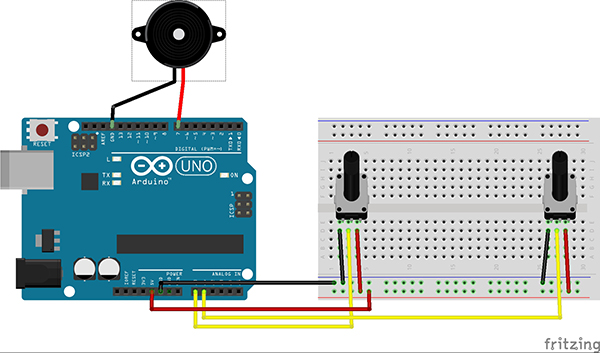

브레드보드 레이아웃

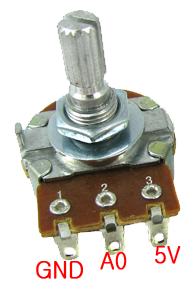

가변저항의 회로연결




일반적으로 가운데 부분이 Data 핀과 연결되며
좌우에 각각 Ground 와 5V를 연결해주시면 됩니다.







소프트웨어 Coding

아래의 코드를 아두이노에 업로드 합니다.


출처 : 아두이노 for 인터랙티브 뮤직

int pitch=0;//음정을 담당합니다.
int amp=0;//음량을 담당합니다.
void setup(){
  pinMode(7,OUTPUT);//피에조를 7번핀과 연결하여 출력으로 설정합니다.
}
void loop(){
  pitch = 1136 - analogRead(0);
  amp = analogRead(1)/10;
  digitalWrite(7,1);
  delayMicroseconds(amp);
  digitalWrite(7,0);
  delayMicroseconds(2*pitch-amp);
}




소프트웨어 & 하드웨어 설명

  pitch = 1136 - analogRead(0);


아날로그(A0) 입력값에 따라 음의 높낮이(Pitch)는 1136에서 113(1136-1023)까지 변하며 A4부터 C8이상의 음정을 표현할 수 있습니다.





amp = analogRead(1)/10;


아날로그(A1) 의 입력값을 10으로 나누었습니다. 이는 아날로그 입력값에 따라 최대 전압일경우 1:1 의 비율로 최대 출력을 지니며
입력값이 작아짐에 따라 1:5 , 1:10이 되면서 점차 음량이 작아지게 됩니다.
또한 음정 값이 1136부터 113까지 변하는데 이값을 뺏을때 음수가 발생하여 생길수 있는 오류를 방지하기 위한것입니다.
