전자 DIY 작업의 필수 도구들
오픈소스하드웨어의 전자 DIY 작업을 위해서는 아래의 도구들과 친해지는 것이 필요합니다.
대부분이 간단한 사용법만 익히면 누구라도 쉽게 사용 가능한 도구 들이며 가격 또한 저렴합니다.
오픈소스하드웨어 전자 DIY 작업에 처음 입문하시는 분들도 충분히 이해 가능하시도록 도구 개요와
사용법에 대하여 소개드립니다.
-------------------------------------------------------------------------------------------------------------------------------------------------------------------

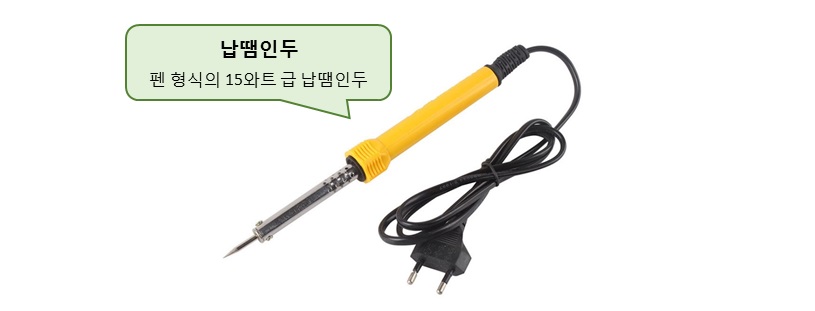

<납땜인두 >
보통 전자 DIY 작업을 하는 Maker들은 25와트 이상의 납땜인두를 많이 사용합니다. 하지만 초보자들에게는 15와트
정도의 인두가 크기도 좀 작고, 과한 열을 발생시켜서 부품이 고장 나거나 하는 위험도 적기 때문에 소규모 작업을
하는 입문자들에게는 15와트급의 펜형 인두가 적당합니다.
참고로 인두의 끝부분이 도금이 된 인두가 조금 비싸지만 수명이 길고 청소가 용이하며 열 전달도 잘 됩니다.
납땜방법에 대한 자세한 설명은 아래 동영상을 참고 하시기 바랍니다.

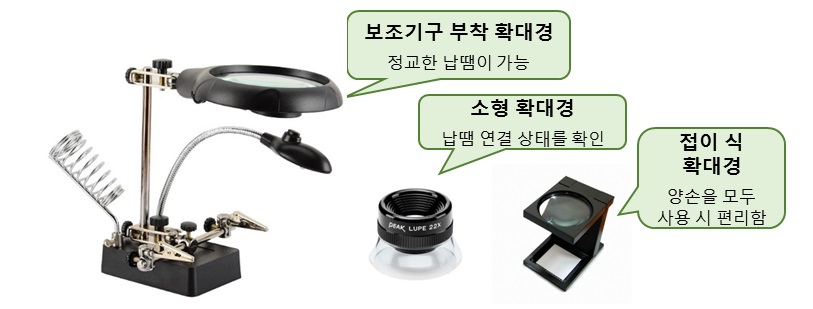

<확대경>
보조기구는 2개의 악어클립으로 부품이나 전선을 고정시키고 작업을 할 수 있습니다. 여기에 확대경이나 납땜인두
보관용 인두 스탠드가 같이 구성된 제품을 사용하시면 보다 효율적인 작업이 가능하실 수 있습니다.
일반적으로 확대경은 만능기판의 납땜 상태를 확인할 때 사용합니다. 눈에 가까이 대고 볼 수 있는 소형 확대경은
필수이며 두 손을 자유로이 움직일 수 있는 접이식 확대경도 구비하면 좋습니다.

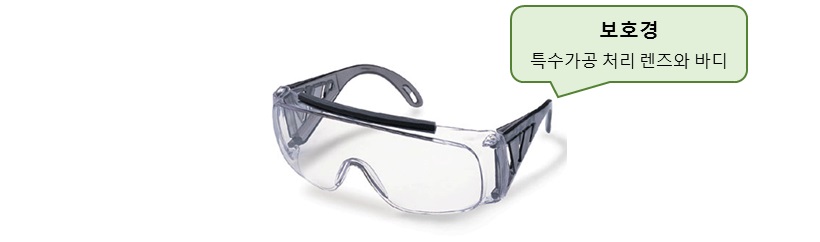

<보호경>
전자 DIY 작업은 다양한 도구들과 부품들을 사용하게 됩니다. 이러한 작업 과정에서 혹시라도 있을지 모를 납땜의
튐 현상과 날카로운 모서리 및 공구의 주의 소홀로 인한 사고 등의 방지, 그리고 작업에서 발생되는 분진 등으로부터
눈을 보호하기 위하여 반드시 보호경을 착용하는 것이 좋습니다.
현재 시중에는 저렴하면서도 성능과 안전성이 우수한 제품들이 많이 나와 있습니다.
보호경의 선택시에는
- 넓은 시야 확보가 가능한지
- 도수안경 위에 겸착용이 가능한지
- 다리 각도가 조절 되는지
- 외부 충격에서 이마를 보호 할 수 있는지
- 긁힘 장지가 되는지
- 자외선이 차단 되는지
- 김서림 방지 등이 되는지
등으로 고려하여 선택합니다.

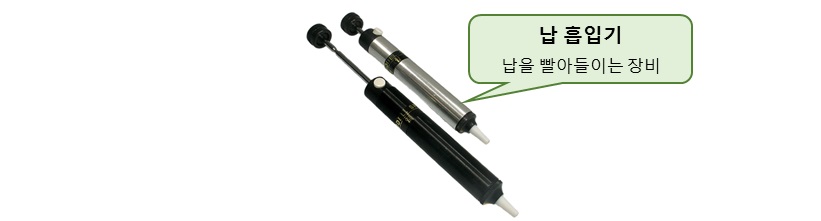

<납 흡입기>
납 흡입기는 납땜을 잘못한 경우 녹아 있는 뜨거운 납을 바로 빨아들일 수 있도록 고안된 장비입니다.
잘못된 납땜을 바로 뜯어낼 때 사용합니다.

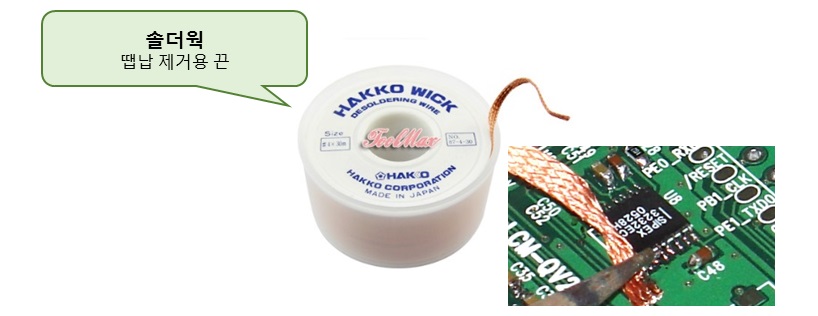

<솔더웍>
솔더웍은 땜납이 스며들게 하는 끈으로 보통 납 흡입기와 같이 사용하게 됩니다.

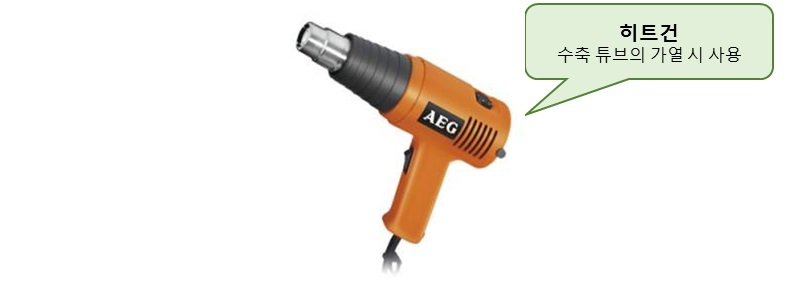

<히트건>
히트건은 두 전선을 연결한 후 연결부위에 영구적인 덮개를 만들 때 사용하는 수축튜브를 수축시키는데 사용합니다.
히트건은 다양한 제품이 나와 있는데요 사용 빈도가 많지 않기에 가급적 저렴한 것을 구입해도 사용하는데 전혀
문제가 없습니다.

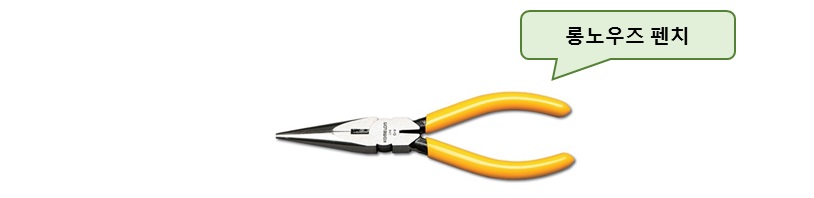

<롱노우즈 펜치>
전선을 구부리거나 떨어진 물건을 주울 때 사용하는 기본적인 도구입니다.

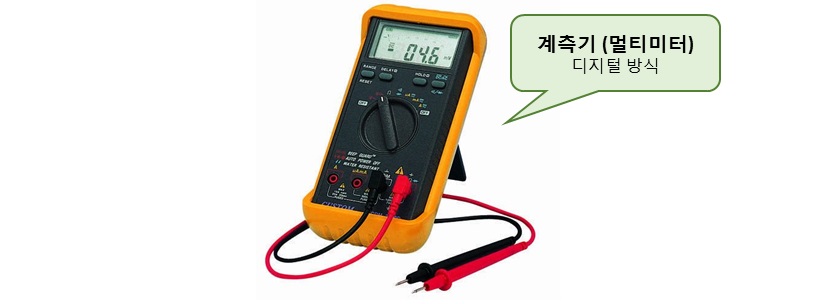

<계측기 : 멀티미터>
전기는 보이지 않기 때문에 전압이나 전류를 눈으로 확인할 수 있는 도구가 필요합니다.
바로 계측기 인데요 너무 싼 제품은 신뢰성에 문제가 있을 수 있으므로, 구매 시 반드시 사용자들의 후기를 참고하는
것이 좋습니다. 계측기는 디지털 방식을 구입하는 것이 좋습니다. 아날로그 방식의 구식 계측기는 사용하기 불편할 뿐
아니라 읽는 방식에 따라 오차가 발생할 수 있습니다. 그리고 계측 범위가 자동으로 조정되는 계측기는 자칫 미세한
차이에 대한 계측을 해내지 못할 수도 있는데요 따라서 가급적 수동 범위 조정 계측기를 사용하시는 것이 이러한
오류를 줄이는 길입니다.
계측기의 사용법에 대해 자세히 알아보시려면 아래 동영상을 참조 하세요

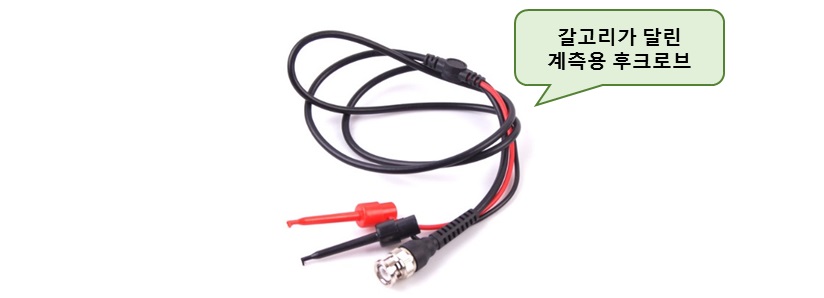

<계측용 후크로브>
계측기에 붙어있는 탐침은 값을 읽는 동안 계속 손으로 붙들고 있어야 합니다. 따라서 양손을 모두 써야 하기 때문에
다른 일을 할 수 없다는 단점이 있습니다. 이러한 문제를 해결해 주는 것이 바로 후크로브입니다.

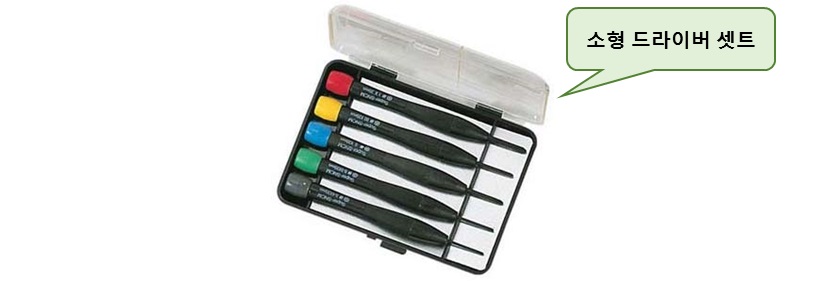

<소형 드라이버 셋트>
작은 전자부품에는 조그만 나사를 쓰는 일이 많습니다. 이러한 나사에 큰 용량의 드라이버를 사용하면 헤드 부분이
뭉게지는 현상이 발생되어 낭패를 볼 수 있습니다.
– 자와 +자 드라이버가 포함된 소형 드라이버셋트는 없어서는 안될 필수 도구입니다.

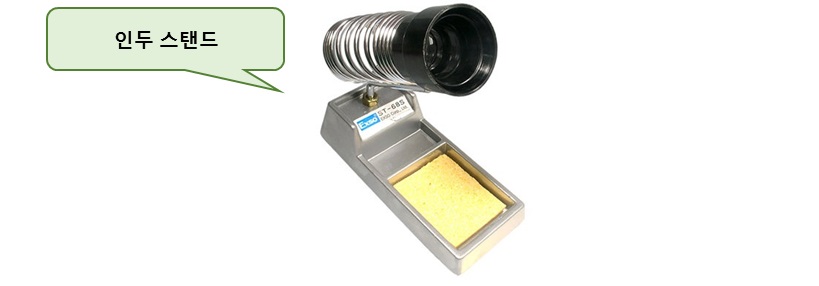

<인두 스탠드>
권총 지갑처럼 납땜인두를 사용하는 중에 뜨거운 인두를 잠시 거치할 수 있는 용도로 만들어진 제품입니다.
하단의 스폰지나 코르크는 납땜인두가 오염되었을 때 닦아내는 용도로 사용하며 교체할 수 있습니다.

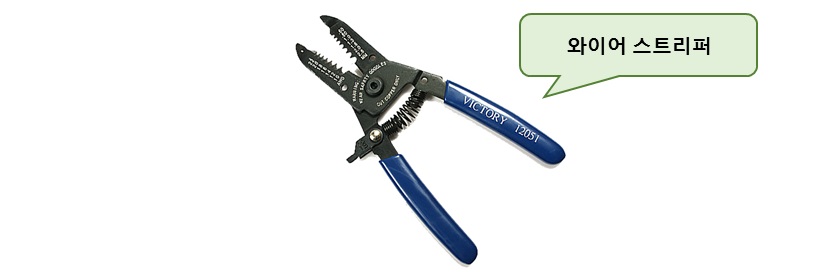

<와이어 스트리퍼>
와이어 스트리퍼는 사진에서 보듯이 스트리퍼의 맨 끝부분은 펜치와 같은 기능을 하여 나름대로의 쓸모가 있고,
바로 밑에 평평한 부분으로는 래핑 와이어를 잡아당기는데 사용하면 편리합니다. 그리고 그 아랫부분의 둥근 홈은
너트 같은 것을 잡고 돌리는데 사용하면 편리하고 그 밑으로는 와이어를 벗기기 위한 홈이 AWG(American Wire Gauge)
규격과, mm규격으로 표시되어있는 것을 볼 수 있습니다. 그 아래로는 컷팅을 할 수 있는 예리하고 강한 컷터가 있습니다.
이 컷터 옆으로는 둥근 구멍이 두개가 있는데, 이것과 컷터를 잘 조합해서 사용하면 수축튜브 등을 일정한 크기로
자를 때 유용합니다. 와이어를 벗길 때에는 규격을 정확하게 맞추어 사용하는 것이 중요하며. 와이어 직경의 크기보다
작은 홈을 선택하여 사용하면 와이어에 상처를 주어 와이어가 잘 끊어지게 됩니다.

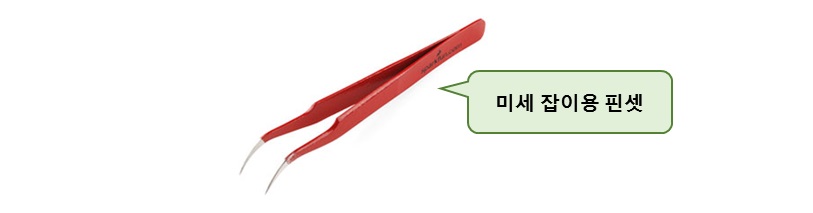

<미세 부품 잡이용 핀셋>
미세한 부품을 잡을 때 사용하는 핀셋으로 고정식과 교체식이 있습니다. 교체식의 경우는 끝 부분의 팁을 용도에 맞게 교환하여
사용하는 방식을 말하며 종류는 스텐레스 재질로 된 제품과 강화 플라스틱 재질로 만들어진 제품들이 있습니다. 핀셋은 선단(핀셋의 끝 부분)까지
힘을 고르게 전달 할 수 있는 구조로 된 제품을 선택하는 것이 좋습니다.
