GY-521 MPU 6050 모듈 사용하기

2014-10-07 17:44:37

개요

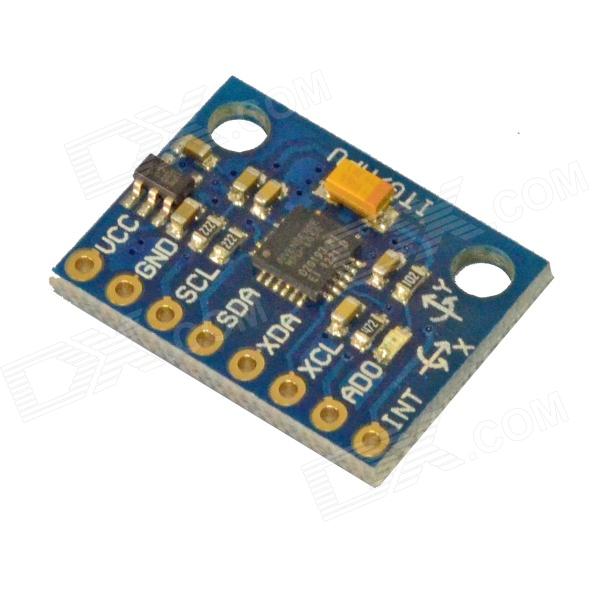

출처 : www.dx.com

GY-521 MPU 6050모듈은 자이로 센서와 가속도계가 합쳐진 모듈입니다.
자이로 센서는 x,y,z축을 기준으로 변화하는 방향에 따른 정보를 제공하는 센서입니다.
측정 된 데이터 값의 정확성을 높이기 위해서 자이로센서는 주로 가속도계나 자력계와 결합합니다.







출처 : samjbrenner.com

출처 :  www.youtube.com

자이로 센서 모듈은 굉장히 많은 곳에 이용할 수 있습니다.
특히 어떤 움직임을 감지하여 사용 할 때 많이 이용할 수 있습니다.
위 사진들 처럼 핸들, 손가락 등을 사용해서 게임을 하거나 물체를 움직일 때 많이 사용됩니다.


본문에서는 GY-521 MPU 6050 모듈을 연결한 후 값을 간단히 시리얼 모니터로 출력해보고
다음은 프로세싱으로 움직임에 따른 변화를 확인해 보겠습니다.

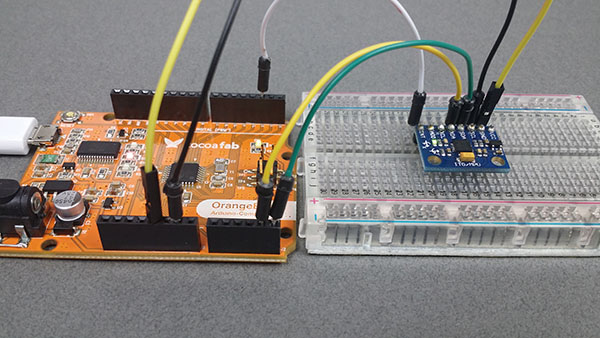

미리보기 동영상

시작 전 개념이해하기





부품목록





NO 부품명 수량
1 오렌지 보드 1
2 브레드 보드 1
3 GY-521 MPU 6050 모듈 1
4 점퍼 케이블 5





부품명 오렌지 보드 브레드 보드 GY-521 MPU 6050 점퍼 케이블
사진 X1 X1 X1 X5





하드웨어 Making

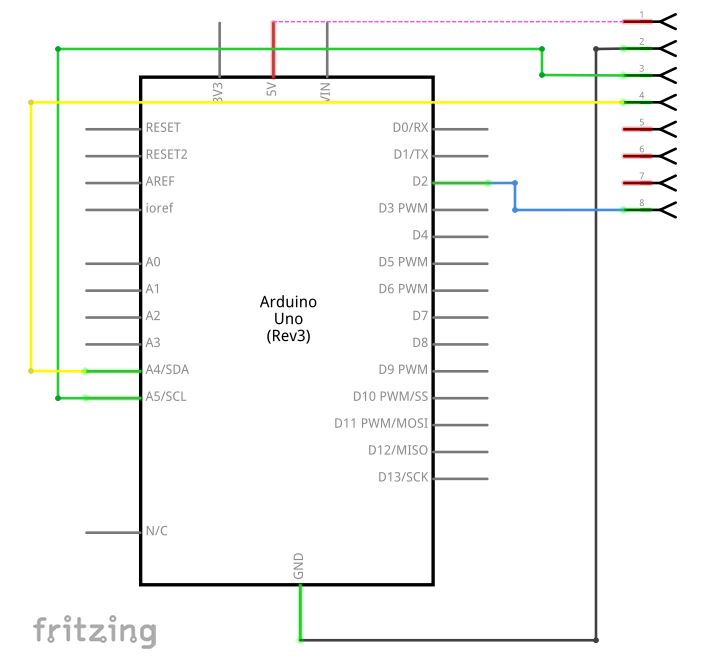

회로도

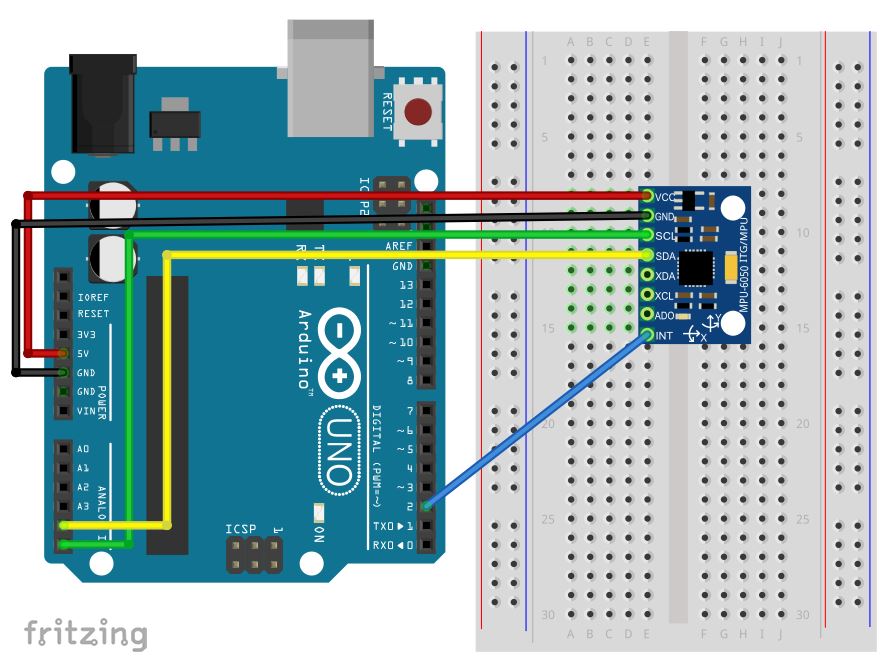

브레드보드 레이아웃

소프트웨어 Coding

아래의 스케치를 아두이노에 업로드 하세요.

먼저 연결후 값을 간단하게 출력하는 스케치 입니다.

/* 본 스케치는 arduino.cc의 JoghChi님이 작성하신 스케치입니다.*/

#include<Wire.h>

const int MPU=0x68;  //MPU 6050 의 I2C 기본 주소
int16_t AcX,AcY,AcZ,Tmp,GyX,GyY,GyZ;

void setup(){
  Wire.begin();      //Wire 라이브러리 초기화
  Wire.beginTransmission(MPU); //MPU로 데이터 전송 시작
  Wire.write(0x6B);  // PWR_MGMT_1 register
  Wire.write(0);     //MPU-6050 시작 모드로
  Wire.endTransmission(true);
  Serial.begin(9600);
}

void loop(){
  Wire.beginTransmission(MPU);    //데이터 전송시작
  Wire.write(0x3B);               // register 0x3B (ACCEL_XOUT_H), 큐에 데이터 기록
  Wire.endTransmission(false);    //연결유지
  Wire.requestFrom(MPU,14,true);  //MPU에 데이터 요청
  //데이터 한 바이트 씩 읽어서 반환
  AcX=Wire.read()<<8|Wire.read();  // 0x3B (ACCEL_XOUT_H) & 0x3C (ACCEL_XOUT_L)
  AcY=Wire.read()<<8|Wire.read();  // 0x3D (ACCEL_YOUT_H) & 0x3E (ACCEL_YOUT_L)
  AcZ=Wire.read()<<8|Wire.read();  // 0x3F (ACCEL_ZOUT_H) & 0x40 (ACCEL_ZOUT_L)
  Tmp=Wire.read()<<8|Wire.read();  // 0x41 (TEMP_OUT_H) & 0x42 (TEMP_OUT_L)
  GyX=Wire.read()<<8|Wire.read();  // 0x43 (GYRO_XOUT_H) & 0x44 (GYRO_XOUT_L)
  GyY=Wire.read()<<8|Wire.read();  // 0x45 (GYRO_YOUT_H) & 0x46 (GYRO_YOUT_L)
  GyZ=Wire.read()<<8|Wire.read();  // 0x47 (GYRO_ZOUT_H) & 0x48 (GYRO_ZOUT_L)

  //시리얼 모니터에 출력
  Serial.print("AcX = "); Serial.print(AcX);
  Serial.print(" | AcY = "); Serial.print(AcY);
  Serial.print(" | AcZ = "); Serial.print(AcZ);
  Serial.print(" | Tmp = "); Serial.print(Tmp/340.00+36.53);
  Serial.print(" | GyX = "); Serial.print(GyX);
  Serial.print(" | GyY = "); Serial.print(GyY);
  Serial.print(" | GyZ = "); Serial.println(GyZ);
  delay(333);
}

소프트웨어 및 하드웨어 설명

1.하드웨어 설명



아두이노와 다른 장치들 사이에서 I2C 통신을 하기 위해서는 SCL 부분과 A5를 연결하고SDA부분을 A4와 연결해야 합니다.





2. 스케치 설명

위 스케치는 간단하게 센서로 값을 읽어오고 시리얼 모니터에 출력하는 예제입니다.
이 센서는 I2C통신을 사용하여 데이터를 송수신 할 수 있습니다.
Wire 라이브러리는 이런 I2C 장치들 사이의 통신 기능을 구현해 놓은 기본 라이브러리 입니다.
자세한 설명은 다음 링크를 참고하세요. I2C 통신





 void loop(){
  Wire.beginTransmission(MPU);    //데이터 전송시작
  Wire.write(0x3B);               // register 0x3B (ACCEL_XOUT_H), 큐에 데이터 기록
  Wire.endTransmission(false);    //연결유지
  Wire.requestFrom(MPU,14,true);  //MPU에 데이터 요청
  //데이터 한 바이트 씩 읽어서 반환
  AcX=Wire.read()<<8|Wire.read();  // 0x3B (ACCEL_XOUT_H) & 0x3C (ACCEL_XOUT_L)
  AcY=Wire.read()<<8|Wire.read();  // 0x3D (ACCEL_YOUT_H) & 0x3E (ACCEL_YOUT_L)
  AcZ=Wire.read()<<8|Wire.read();  // 0x3F (ACCEL_ZOUT_H) & 0x40 (ACCEL_ZOUT_L)
  Tmp=Wire.read()<<8|Wire.read();  // 0x41 (TEMP_OUT_H) & 0x42 (TEMP_OUT_L)
  GyX=Wire.read()<<8|Wire.read();  // 0x43 (GYRO_XOUT_H) & 0x44 (GYRO_XOUT_L)
  GyY=Wire.read()<<8|Wire.read();  // 0x45 (GYRO_YOUT_H) & 0x46 (GYRO_YOUT_L)
  GyZ=Wire.read()<<8|Wire.read();  // 0x47 (GYRO_ZOUT_H) & 0x48 (GYRO_ZOUT_L)

이 스케치에서 알아야 하는 것은 GY-521모듈을 사용하기 위해서는 Wire라이브러리를 사용해야 한다는 사실입니다.
Wire 라이브러리를 사용하기 위한 초기 세팅은 setup함수 부분을 그대로 사용하면 됩니다.
loop함수를 보시면 Wire라이브러리를 이용한 통신이 어떻게 일어나는 지 알 수있습니다.
먼저 beginTransmission함수를 통해 데이터 전송이 시작 됩니다.
데이터 전송은 아직 실제로 일어나는 것이 아니라 write 함수로 전송 버퍼에 데이터를 기록한 후
endTransmission함수가 호출 된 후에 실제 전송이 읽어 납니다.

read함수는 requestForm함수 호출에 의해 전송딘 데이터를 한 바이트 씩 읽어서 반환하는 함수입니다.
이런 설명이 이해가지 않더라도 이 스케치를 그대로 복사하여 사용하시고 AcX 등 변수에
실제 데이터 값이 저장되어 있다는 것만을 아시면 됩니다.
그 후 이 변수들을 사용하여 시리얼 모니터, LCD등으로 출력하시면 됩니다.

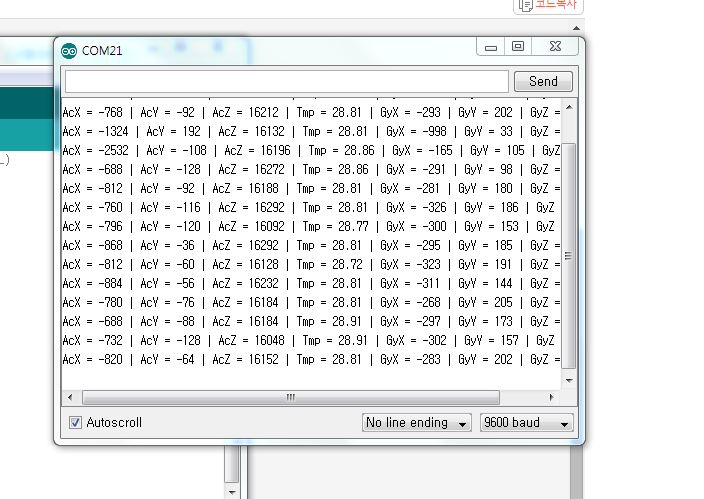

첫 번째 스케치 시리얼 모니터 결과 화면입니다.

다음은 두 번째 스케치를 보겠습니다.





/*GY-521 모듈 사용하기
  본 스케치는 arduino.cc의 Krodal님의 스케치를 바탕으로 작성되었습니다.
*/

#include<Wire.h>     //아두이노 기본 라이브러리 Wire를 포함해야 합니다.

// MPU-6050 레지스터 map
#define MPU6050_AUX_VDDIO          0x01
#define MPU6050_SMPLRT_DIV         0x19
#define MPU6050_CONFIG             0x1A
#define MPU6050_GYRO_CONFIG        0x1B
#define MPU6050_ACCEL_CONFIG       0x1C
#define MPU6050_FF_THR             0x1D
#define MPU6050_FF_DUR             0x1E
#define MPU6050_MOT_THR            0x1F
#define MPU6050_MOT_DUR            0x20
#define MPU6050_ZRMOT_THR          0x21
#define MPU6050_ZRMOT_DUR          0x22
#define MPU6050_FIFO_EN            0x23
#define MPU6050_I2C_MST_CTRL       0x24
#define MPU6050_I2C_SLV0_ADDR      0x25
#define MPU6050_I2C_SLV0_REG       0x26
#define MPU6050_I2C_SLV0_CTRL      0x27
#define MPU6050_I2C_SLV1_ADDR      0x28
#define MPU6050_I2C_SLV1_REG       0x29
#define MPU6050_I2C_SLV1_CTRL      0x2A
#define MPU6050_I2C_SLV2_ADDR      0x2B
#define MPU6050_I2C_SLV2_REG       0x2C
#define MPU6050_I2C_SLV2_CTRL      0x2D
#define MPU6050_I2C_SLV3_ADDR      0x2E
#define MPU6050_I2C_SLV3_REG       0x2F
#define MPU6050_I2C_SLV3_CTRL      0x30
#define MPU6050_I2C_SLV4_ADDR      0x31
#define MPU6050_I2C_SLV4_REG       0x32
#define MPU6050_I2C_SLV4_DO        0x33
#define MPU6050_I2C_SLV4_CTRL      0x34
#define MPU6050_I2C_SLV4_DI        0x35
#define MPU6050_I2C_MST_STATUS     0x36
#define MPU6050_INT_PIN_CFG        0x37
#define MPU6050_INT_ENABLE         0x38
#define MPU6050_INT_STATUS         0x3A
#define MPU6050_ACCEL_XOUT_H       0x3B
#define MPU6050_ACCEL_XOUT_L       0x3C
#define MPU6050_ACCEL_YOUT_H       0x3D
#define MPU6050_ACCEL_YOUT_L       0x3E
#define MPU6050_ACCEL_ZOUT_H       0x3F
#define MPU6050_ACCEL_ZOUT_L       0x40
#define MPU6050_TEMP_OUT_H         0x41
#define MPU6050_TEMP_OUT_L         0x42
#define MPU6050_GYRO_XOUT_H        0x43
#define MPU6050_GYRO_XOUT_L        0x44
#define MPU6050_GYRO_YOUT_H        0x45
#define MPU6050_GYRO_YOUT_L        0x46
#define MPU6050_GYRO_ZOUT_H        0x47
#define MPU6050_GYRO_ZOUT_L        0x48
#define MPU6050_EXT_SENS_DATA_00   0x49
#define MPU6050_EXT_SENS_DATA_01   0x4A
#define MPU6050_EXT_SENS_DATA_02   0x4B
#define MPU6050_EXT_SENS_DATA_03   0x4C
#define MPU6050_EXT_SENS_DATA_04   0x4D
#define MPU6050_EXT_SENS_DATA_05   0x4E
#define MPU6050_EXT_SENS_DATA_06   0x4F
#define MPU6050_EXT_SENS_DATA_07   0x50
#define MPU6050_EXT_SENS_DATA_08   0x51
#define MPU6050_EXT_SENS_DATA_09   0x52
#define MPU6050_EXT_SENS_DATA_10   0x53
#define MPU6050_EXT_SENS_DATA_11   0x54
#define MPU6050_EXT_SENS_DATA_12   0x55
#define MPU6050_EXT_SENS_DATA_13   0x56
#define MPU6050_EXT_SENS_DATA_14   0x57
#define MPU6050_EXT_SENS_DATA_15   0x58
#define MPU6050_EXT_SENS_DATA_16   0x59
#define MPU6050_EXT_SENS_DATA_17   0x5A
#define MPU6050_EXT_SENS_DATA_18   0x5B
#define MPU6050_EXT_SENS_DATA_19   0x5C
#define MPU6050_EXT_SENS_DATA_20   0x5D
#define MPU6050_EXT_SENS_DATA_21   0x5E
#define MPU6050_EXT_SENS_DATA_22   0x5F
#define MPU6050_EXT_SENS_DATA_23   0x60
#define MPU6050_MOT_DETECT_STATUS  0x61
#define MPU6050_I2C_SLV0_DO        0x63
#define MPU6050_I2C_SLV1_DO        0x64
#define MPU6050_I2C_SLV2_DO        0x65
#define MPU6050_I2C_SLV3_DO        0x66
#define MPU6050_I2C_MST_DELAY_CTRL 0x67
#define MPU6050_SIGNAL_PATH_RESET  0x68
#define MPU6050_MOT_DETECT_CTRL    0x69
#define MPU6050_USER_CTRL          0x6A
#define MPU6050_PWR_MGMT_1         0x6B
#define MPU6050_PWR_MGMT_2         0x6C
#define MPU6050_FIFO_COUNTH        0x72
#define MPU6050_FIFO_COUNTL        0x73
#define MPU6050_FIFO_R_W           0x74
#define MPU6050_WHO_AM_I           0x75


// 센서 사용시 사용할 변수
#define MPU6050_D0 0
#define MPU6050_D1 1
#define MPU6050_D2 2
#define MPU6050_D3 3
#define MPU6050_D4 4
#define MPU6050_D5 5
#define MPU6050_D6 6
#define MPU6050_D7 7

// AUX_VDDIO Register
#define MPU6050_AUX_VDDIO MPU6050_D7  // I2C high: 1=VDD, 0=VLOGIC

// CONFIG Register
// DLPF은 Digital Low Pass Filter
#define MPU6050_DLPF_CFG0     MPU6050_D0
#define MPU6050_DLPF_CFG1     MPU6050_D1
#define MPU6050_DLPF_CFG2     MPU6050_D2
#define MPU6050_EXT_SYNC_SET0 MPU6050_D3
#define MPU6050_EXT_SYNC_SET1 MPU6050_D4
#define MPU6050_EXT_SYNC_SET2 MPU6050_D5

//EXT_SYNC_SET 변수
#define MPU6050_EXT_SYNC_SET_0 (0)
#define MPU6050_EXT_SYNC_SET_1 (bit(MPU6050_EXT_SYNC_SET0))
#define MPU6050_EXT_SYNC_SET_2 (bit(MPU6050_EXT_SYNC_SET1))
#define MPU6050_EXT_SYNC_SET_3 (bit(MPU6050_EXT_SYNC_SET1)|bit(MPU6050_EXT_SYNC_SET0))
#define MPU6050_EXT_SYNC_SET_4 (bit(MPU6050_EXT_SYNC_SET2))
#define MPU6050_EXT_SYNC_SET_5 (bit(MPU6050_EXT_SYNC_SET2)|bit(MPU6050_EXT_SYNC_SET0))
#define MPU6050_EXT_SYNC_SET_6 (bit(MPU6050_EXT_SYNC_SET2)|bit(MPU6050_EXT_SYNC_SET1))
#define MPU6050_EXT_SYNC_SET_7 (bit(MPU6050_EXT_SYNC_SET2)|bit(MPU6050_EXT_SYNC_SET1)|bit(MPU6050_EXT_SYNC_SET0))
#define MPU6050_EXT_SYNC_DISABLED     MPU6050_EXT_SYNC_SET_0
#define MPU6050_EXT_SYNC_TEMP_OUT_L   MPU6050_EXT_SYNC_SET_1
#define MPU6050_EXT_SYNC_GYRO_XOUT_L  MPU6050_EXT_SYNC_SET_2
#define MPU6050_EXT_SYNC_GYRO_YOUT_L  MPU6050_EXT_SYNC_SET_3
#define MPU6050_EXT_SYNC_GYRO_ZOUT_L  MPU6050_EXT_SYNC_SET_4
#define MPU6050_EXT_SYNC_ACCEL_XOUT_L MPU6050_EXT_SYNC_SET_5
#define MPU6050_EXT_SYNC_ACCEL_YOUT_L MPU6050_EXT_SYNC_SET_6
#define MPU6050_EXT_SYNC_ACCEL_ZOUT_L MPU6050_EXT_SYNC_SET_7

//DLPF_CFG 변수
#define MPU6050_DLPF_CFG_0 (0)
#define MPU6050_DLPF_CFG_1 (bit(MPU6050_DLPF_CFG0))
#define MPU6050_DLPF_CFG_2 (bit(MPU6050_DLPF_CFG1))
#define MPU6050_DLPF_CFG_3 (bit(MPU6050_DLPF_CFG1)|bit(MPU6050_DLPF_CFG0))
#define MPU6050_DLPF_CFG_4 (bit(MPU6050_DLPF_CFG2))
#define MPU6050_DLPF_CFG_5 (bit(MPU6050_DLPF_CFG2)|bit(MPU6050_DLPF_CFG0))
#define MPU6050_DLPF_CFG_6 (bit(MPU6050_DLPF_CFG2)|bit(MPU6050_DLPF_CFG1))
#define MPU6050_DLPF_CFG_7 (bit(MPU6050_DLPF_CFG2)|bit(MPU6050_DLPF_CFG1)|bit(MPU6050_DLPF_CFG0))
#define MPU6050_DLPF_260HZ    MPU6050_DLPF_CFG_0
#define MPU6050_DLPF_184HZ    MPU6050_DLPF_CFG_1
#define MPU6050_DLPF_94HZ     MPU6050_DLPF_CFG_2
#define MPU6050_DLPF_44HZ     MPU6050_DLPF_CFG_3
#define MPU6050_DLPF_21HZ     MPU6050_DLPF_CFG_4
#define MPU6050_DLPF_10HZ     MPU6050_DLPF_CFG_5
#define MPU6050_DLPF_5HZ      MPU6050_DLPF_CFG_6
#define MPU6050_DLPF_RESERVED MPU6050_DLPF_CFG_7

// GYRO_CONFIG Register
#define MPU6050_FS_SEL0 MPU6050_D3
#define MPU6050_FS_SEL1 MPU6050_D4
#define MPU6050_ZG_ST   MPU6050_D5
#define MPU6050_YG_ST   MPU6050_D6
#define MPU6050_XG_ST   MPU6050_D7

//the FS_SEL 변수
#define MPU6050_FS_SEL_0 (0)
#define MPU6050_FS_SEL_1 (bit(MPU6050_FS_SEL0))
#define MPU6050_FS_SEL_2 (bit(MPU6050_FS_SEL1))
#define MPU6050_FS_SEL_3 (bit(MPU6050_FS_SEL1)|bit(MPU6050_FS_SEL0))
#define MPU6050_FS_SEL_250  MPU6050_FS_SEL_0
#define MPU6050_FS_SEL_500  MPU6050_FS_SEL_1
#define MPU6050_FS_SEL_1000 MPU6050_FS_SEL_2
#define MPU6050_FS_SEL_2000 MPU6050_FS_SEL_3

// ACCEL_CONFIG Register
#define MPU6050_ACCEL_HPF0 MPU6050_D0
#define MPU6050_ACCEL_HPF1 MPU6050_D1
#define MPU6050_ACCEL_HPF2 MPU6050_D2
#define MPU6050_AFS_SEL0   MPU6050_D3
#define MPU6050_AFS_SEL1   MPU6050_D4
#define MPU6050_ZA_ST      MPU6050_D5
#define MPU6050_YA_ST      MPU6050_D6
#define MPU6050_XA_ST      MPU6050_D7

//ACCEL_HPF 변수
#define MPU6050_ACCEL_HPF_0 (0)
#define MPU6050_ACCEL_HPF_1 (bit(MPU6050_ACCEL_HPF0))
#define MPU6050_ACCEL_HPF_2 (bit(MPU6050_ACCEL_HPF1))
#define MPU6050_ACCEL_HPF_3 (bit(MPU6050_ACCEL_HPF1)|bit(MPU6050_ACCEL_HPF0))
#define MPU6050_ACCEL_HPF_4 (bit(MPU6050_ACCEL_HPF2))
#define MPU6050_ACCEL_HPF_7 (bit(MPU6050_ACCEL_HPF2)|bit(MPU6050_ACCEL_HPF1)|bit(MPU6050_ACCEL_HPF0))
#define MPU6050_ACCEL_HPF_RESET  MPU6050_ACCEL_HPF_0
#define MPU6050_ACCEL_HPF_5HZ    MPU6050_ACCEL_HPF_1
#define MPU6050_ACCEL_HPF_2_5HZ  MPU6050_ACCEL_HPF_2
#define MPU6050_ACCEL_HPF_1_25HZ MPU6050_ACCEL_HPF_3
#define MPU6050_ACCEL_HPF_0_63HZ MPU6050_ACCEL_HPF_4
#define MPU6050_ACCEL_HPF_HOLD   MPU6050_ACCEL_HPF_7

//AFS_SEL 변수
#define MPU6050_AFS_SEL_0 (0)
#define MPU6050_AFS_SEL_1 (bit(MPU6050_AFS_SEL0))
#define MPU6050_AFS_SEL_2 (bit(MPU6050_AFS_SEL1))
#define MPU6050_AFS_SEL_3 (bit(MPU6050_AFS_SEL1)|bit(MPU6050_AFS_SEL0))
#define MPU6050_AFS_SEL_2G  MPU6050_AFS_SEL_0
#define MPU6050_AFS_SEL_4G  MPU6050_AFS_SEL_1
#define MPU6050_AFS_SEL_8G  MPU6050_AFS_SEL_2
#define MPU6050_AFS_SEL_16G MPU6050_AFS_SEL_3

// FIFO_EN Register
#define MPU6050_SLV0_FIFO_EN  MPU6050_D0
#define MPU6050_SLV1_FIFO_EN  MPU6050_D1
#define MPU6050_SLV2_FIFO_EN  MPU6050_D2
#define MPU6050_ACCEL_FIFO_EN MPU6050_D3
#define MPU6050_ZG_FIFO_EN    MPU6050_D4
#define MPU6050_YG_FIFO_EN    MPU6050_D5
#define MPU6050_XG_FIFO_EN    MPU6050_D6
#define MPU6050_TEMP_FIFO_EN  MPU6050_D7

// I2C_MST_CTRL Register
#define MPU6050_I2C_MST_CLK0  MPU6050_D0
#define MPU6050_I2C_MST_CLK1  MPU6050_D1
#define MPU6050_I2C_MST_CLK2  MPU6050_D2
#define MPU6050_I2C_MST_CLK3  MPU6050_D3
#define MPU6050_I2C_MST_P_NSR MPU6050_D4
#define MPU6050_SLV_3_FIFO_EN MPU6050_D5
#define MPU6050_WAIT_FOR_ES   MPU6050_D6
#define MPU6050_MULT_MST_EN   MPU6050_D7

//I2C_MST_CLK
#define MPU6050_I2C_MST_CLK_0 (0)
#define MPU6050_I2C_MST_CLK_1  (bit(MPU6050_I2C_MST_CLK0))
#define MPU6050_I2C_MST_CLK_2  (bit(MPU6050_I2C_MST_CLK1))
#define MPU6050_I2C_MST_CLK_3  (bit(MPU6050_I2C_MST_CLK1)|bit(MPU6050_I2C_MST_CLK0))
#define MPU6050_I2C_MST_CLK_4  (bit(MPU6050_I2C_MST_CLK2))
#define MPU6050_I2C_MST_CLK_5  (bit(MPU6050_I2C_MST_CLK2)|bit(MPU6050_I2C_MST_CLK0))
#define MPU6050_I2C_MST_CLK_6  (bit(MPU6050_I2C_MST_CLK2)|bit(MPU6050_I2C_MST_CLK1))
#define MPU6050_I2C_MST_CLK_7  (bit(MPU6050_I2C_MST_CLK2)|bit(MPU6050_I2C_MST_CLK1)|bit(MPU6050_I2C_MST_CLK0))
#define MPU6050_I2C_MST_CLK_8  (bit(MPU6050_I2C_MST_CLK3))
#define MPU6050_I2C_MST_CLK_9  (bit(MPU6050_I2C_MST_CLK3)|bit(MPU6050_I2C_MST_CLK0))
#define MPU6050_I2C_MST_CLK_10 (bit(MPU6050_I2C_MST_CLK3)|bit(MPU6050_I2C_MST_CLK1))
#define MPU6050_I2C_MST_CLK_11 (bit(MPU6050_I2C_MST_CLK3)|bit(MPU6050_I2C_MST_CLK1)|bit(MPU6050_I2C_MST_CLK0))
#define MPU6050_I2C_MST_CLK_12 (bit(MPU6050_I2C_MST_CLK3)|bit(MPU6050_I2C_MST_CLK2))
#define MPU6050_I2C_MST_CLK_13 (bit(MPU6050_I2C_MST_CLK3)|bit(MPU6050_I2C_MST_CLK2)|bit(MPU6050_I2C_MST_CLK0))
#define MPU6050_I2C_MST_CLK_14 (bit(MPU6050_I2C_MST_CLK3)|bit(MPU6050_I2C_MST_CLK2)|bit(MPU6050_I2C_MST_CLK1))
#define MPU6050_I2C_MST_CLK_15 (bit(MPU6050_I2C_MST_CLK3)|bit(MPU6050_I2C_MST_CLK2)|bit(MPU6050_I2C_MST_CLK1)|bit(MPU6050_I2C_MST_CLK0))
#define MPU6050_I2C_MST_CLK_348KHZ MPU6050_I2C_MST_CLK_0
#define MPU6050_I2C_MST_CLK_333KHZ MPU6050_I2C_MST_CLK_1
#define MPU6050_I2C_MST_CLK_320KHZ MPU6050_I2C_MST_CLK_2
#define MPU6050_I2C_MST_CLK_308KHZ MPU6050_I2C_MST_CLK_3
#define MPU6050_I2C_MST_CLK_296KHZ MPU6050_I2C_MST_CLK_4
#define MPU6050_I2C_MST_CLK_286KHZ MPU6050_I2C_MST_CLK_5
#define MPU6050_I2C_MST_CLK_276KHZ MPU6050_I2C_MST_CLK_6
#define MPU6050_I2C_MST_CLK_267KHZ MPU6050_I2C_MST_CLK_7
#define MPU6050_I2C_MST_CLK_258KHZ MPU6050_I2C_MST_CLK_8
#define MPU6050_I2C_MST_CLK_500KHZ MPU6050_I2C_MST_CLK_9
#define MPU6050_I2C_MST_CLK_471KHZ MPU6050_I2C_MST_CLK_10
#define MPU6050_I2C_MST_CLK_444KHZ MPU6050_I2C_MST_CLK_11
#define MPU6050_I2C_MST_CLK_421KHZ MPU6050_I2C_MST_CLK_12
#define MPU6050_I2C_MST_CLK_400KHZ MPU6050_I2C_MST_CLK_13
#define MPU6050_I2C_MST_CLK_381KHZ MPU6050_I2C_MST_CLK_14
#define MPU6050_I2C_MST_CLK_364KHZ MPU6050_I2C_MST_CLK_15

// I2C_SLV0_ADDR Register
#define MPU6050_I2C_SLV0_RW MPU6050_D7

// I2C_SLV0_CTRL Register
#define MPU6050_I2C_SLV0_LEN0    MPU6050_D0
#define MPU6050_I2C_SLV0_LEN1    MPU6050_D1
#define MPU6050_I2C_SLV0_LEN2    MPU6050_D2
#define MPU6050_I2C_SLV0_LEN3    MPU6050_D3
#define MPU6050_I2C_SLV0_GRP     MPU6050_D4
#define MPU6050_I2C_SLV0_REG_DIS MPU6050_D5
#define MPU6050_I2C_SLV0_BYTE_SW MPU6050_D6
#define MPU6050_I2C_SLV0_EN      MPU6050_D7

// A mask for the length
#define MPU6050_I2C_SLV0_LEN_MASK 0x0F

// I2C_SLV1_ADDR Register
#define MPU6050_I2C_SLV1_RW MPU6050_D7

// I2C_SLV1_CTRL Register
#define MPU6050_I2C_SLV1_LEN0    MPU6050_D0
#define MPU6050_I2C_SLV1_LEN1    MPU6050_D1
#define MPU6050_I2C_SLV1_LEN2    MPU6050_D2
#define MPU6050_I2C_SLV1_LEN3    MPU6050_D3
#define MPU6050_I2C_SLV1_GRP     MPU6050_D4
#define MPU6050_I2C_SLV1_REG_DIS MPU6050_D5
#define MPU6050_I2C_SLV1_BYTE_SW MPU6050_D6
#define MPU6050_I2C_SLV1_EN      MPU6050_D7

// A mask for the length
#define MPU6050_I2C_SLV1_LEN_MASK 0x0F

// I2C_SLV2_ADDR Register
#define MPU6050_I2C_SLV2_RW MPU6050_D7

// I2C_SLV2_CTRL Register
#define MPU6050_I2C_SLV2_LEN0    MPU6050_D0
#define MPU6050_I2C_SLV2_LEN1    MPU6050_D1
#define MPU6050_I2C_SLV2_LEN2    MPU6050_D2
#define MPU6050_I2C_SLV2_LEN3    MPU6050_D3
#define MPU6050_I2C_SLV2_GRP     MPU6050_D4
#define MPU6050_I2C_SLV2_REG_DIS MPU6050_D5
#define MPU6050_I2C_SLV2_BYTE_SW MPU6050_D6
#define MPU6050_I2C_SLV2_EN      MPU6050_D7

// A mask for the length
#define MPU6050_I2C_SLV2_LEN_MASK 0x0F

// I2C_SLV3_ADDR Register
#define MPU6050_I2C_SLV3_RW MPU6050_D7

// I2C_SLV3_CTRL Register
#define MPU6050_I2C_SLV3_LEN0    MPU6050_D0
#define MPU6050_I2C_SLV3_LEN1    MPU6050_D1
#define MPU6050_I2C_SLV3_LEN2    MPU6050_D2
#define MPU6050_I2C_SLV3_LEN3    MPU6050_D3
#define MPU6050_I2C_SLV3_GRP     MPU6050_D4
#define MPU6050_I2C_SLV3_REG_DIS MPU6050_D5
#define MPU6050_I2C_SLV3_BYTE_SW MPU6050_D6
#define MPU6050_I2C_SLV3_EN      MPU6050_D7

// A mask for the length
#define MPU6050_I2C_SLV3_LEN_MASK 0x0F

// I2C_SLV4_ADDR Register
#define MPU6050_I2C_SLV4_RW MPU6050_D7

// I2C_SLV4_CTRL Register
#define MPU6050_I2C_MST_DLY0     MPU6050_D0
#define MPU6050_I2C_MST_DLY1     MPU6050_D1
#define MPU6050_I2C_MST_DLY2     MPU6050_D2
#define MPU6050_I2C_MST_DLY3     MPU6050_D3
#define MPU6050_I2C_MST_DLY4     MPU6050_D4
#define MPU6050_I2C_SLV4_REG_DIS MPU6050_D5
#define MPU6050_I2C_SLV4_INT_EN  MPU6050_D6
#define MPU6050_I2C_SLV4_EN      MPU6050_D7

// A mask for the delay
#define MPU6050_I2C_MST_DLY_MASK 0x1F

// I2C_MST_STATUS Register
#define MPU6050_I2C_SLV0_NACK MPU6050_D0
#define MPU6050_I2C_SLV1_NACK MPU6050_D1
#define MPU6050_I2C_SLV2_NACK MPU6050_D2
#define MPU6050_I2C_SLV3_NACK MPU6050_D3
#define MPU6050_I2C_SLV4_NACK MPU6050_D4
#define MPU6050_I2C_LOST_ARB  MPU6050_D5
#define MPU6050_I2C_SLV4_DONE MPU6050_D6
#define MPU6050_PASS_THROUGH  MPU6050_D7

// I2C_PIN_CFG Register
#define MPU6050_CLKOUT_EN       MPU6050_D0
#define MPU6050_I2C_BYPASS_EN   MPU6050_D1
#define MPU6050_FSYNC_INT_EN    MPU6050_D2
#define MPU6050_FSYNC_INT_LEVEL MPU6050_D3
#define MPU6050_INT_RD_CLEAR    MPU6050_D4
#define MPU6050_LATCH_INT_EN    MPU6050_D5
#define MPU6050_INT_OPEN        MPU6050_D6
#define MPU6050_INT_LEVEL       MPU6050_D7

// INT_ENABLE Register
#define MPU6050_DATA_RDY_EN    MPU6050_D0
#define MPU6050_I2C_MST_INT_EN MPU6050_D3
#define MPU6050_FIFO_OFLOW_EN  MPU6050_D4
#define MPU6050_ZMOT_EN        MPU6050_D5
#define MPU6050_MOT_EN         MPU6050_D6
#define MPU6050_FF_EN          MPU6050_D7

// INT_STATUS Register
#define MPU6050_DATA_RDY_INT   MPU6050_D0
#define MPU6050_I2C_MST_INT    MPU6050_D3
#define MPU6050_FIFO_OFLOW_INT MPU6050_D4
#define MPU6050_ZMOT_INT       MPU6050_D5
#define MPU6050_MOT_INT        MPU6050_D6
#define MPU6050_FF_INT         MPU6050_D7

// MOT_DETECT_STATUS Register
#define MPU6050_MOT_ZRMOT MPU6050_D0
#define MPU6050_MOT_ZPOS  MPU6050_D2
#define MPU6050_MOT_ZNEG  MPU6050_D3
#define MPU6050_MOT_YPOS  MPU6050_D4
#define MPU6050_MOT_YNEG  MPU6050_D5
#define MPU6050_MOT_XPOS  MPU6050_D6
#define MPU6050_MOT_XNEG  MPU6050_D7

// IC2_MST_DELAY_CTRL Register
#define MPU6050_I2C_SLV0_DLY_EN MPU6050_D0
#define MPU6050_I2C_SLV1_DLY_EN MPU6050_D1
#define MPU6050_I2C_SLV2_DLY_EN MPU6050_D2
#define MPU6050_I2C_SLV3_DLY_EN MPU6050_D3
#define MPU6050_I2C_SLV4_DLY_EN MPU6050_D4
#define MPU6050_DELAY_ES_SHADOW MPU6050_D7

// SIGNAL_PATH_RESET Register
#define MPU6050_TEMP_RESET  MPU6050_D0
#define MPU6050_ACCEL_RESET MPU6050_D1
#define MPU6050_GYRO_RESET  MPU6050_D2

// MOT_DETECT_CTRL Register
#define MPU6050_MOT_COUNT0      MPU6050_D0
#define MPU6050_MOT_COUNT1      MPU6050_D1
#define MPU6050_FF_COUNT0       MPU6050_D2
#define MPU6050_FF_COUNT1       MPU6050_D3
#define MPU6050_ACCEL_ON_DELAY0 MPU6050_D4
#define MPU6050_ACCEL_ON_DELAY1 MPU6050_D5

//MOT_COUNT
#define MPU6050_MOT_COUNT_0 (0)
#define MPU6050_MOT_COUNT_1 (bit(MPU6050_MOT_COUNT0))
#define MPU6050_MOT_COUNT_2 (bit(MPU6050_MOT_COUNT1))
#define MPU6050_MOT_COUNT_3 (bit(MPU6050_MOT_COUNT1)|bit(MPU6050_MOT_COUNT0))
#define MPU6050_MOT_COUNT_RESET MPU6050_MOT_COUNT_0

//FF_COUNT
#define MPU6050_FF_COUNT_0 (0)
#define MPU6050_FF_COUNT_1 (bit(MPU6050_FF_COUNT0))
#define MPU6050_FF_COUNT_2 (bit(MPU6050_FF_COUNT1))
#define MPU6050_FF_COUNT_3 (bit(MPU6050_FF_COUNT1)|bit(MPU6050_FF_COUNT0))
#define MPU6050_FF_COUNT_RESET MPU6050_FF_COUNT_0

//ACCEL_ON_DELAY
#define MPU6050_ACCEL_ON_DELAY_0 (0)
#define MPU6050_ACCEL_ON_DELAY_1 (bit(MPU6050_ACCEL_ON_DELAY0))
#define MPU6050_ACCEL_ON_DELAY_2 (bit(MPU6050_ACCEL_ON_DELAY1))
#define MPU6050_ACCEL_ON_DELAY_3 (bit(MPU6050_ACCEL_ON_DELAY1)|bit(MPU6050_ACCEL_ON_DELAY0))
#define MPU6050_ACCEL_ON_DELAY_0MS MPU6050_ACCEL_ON_DELAY_0
#define MPU6050_ACCEL_ON_DELAY_1MS MPU6050_ACCEL_ON_DELAY_1
#define MPU6050_ACCEL_ON_DELAY_2MS MPU6050_ACCEL_ON_DELAY_2
#define MPU6050_ACCEL_ON_DELAY_3MS MPU6050_ACCEL_ON_DELAY_3

// USER_CTRL Register
#define MPU6050_SIG_COND_RESET MPU6050_D0
#define MPU6050_I2C_MST_RESET  MPU6050_D1
#define MPU6050_FIFO_RESET     MPU6050_D2
#define MPU6050_I2C_IF_DIS     MPU6050_D4
#define MPU6050_I2C_MST_EN     MPU6050_D5
#define MPU6050_FIFO_EN        MPU6050_D6

// PWR_MGMT_1 Register
#define MPU6050_CLKSEL0      MPU6050_D0
#define MPU6050_CLKSEL1      MPU6050_D1
#define MPU6050_CLKSEL2      MPU6050_D2
#define MPU6050_TEMP_DIS     MPU6050_D3
#define MPU6050_CYCLE        MPU6050_D5
#define MPU6050_SLEEP        MPU6050_D6
#define MPU6050_DEVICE_RESET MPU6050_D7

//CLKSEL
#define MPU6050_CLKSEL_0 (0)
#define MPU6050_CLKSEL_1 (bit(MPU6050_CLKSEL0))
#define MPU6050_CLKSEL_2 (bit(MPU6050_CLKSEL1))
#define MPU6050_CLKSEL_3 (bit(MPU6050_CLKSEL1)|bit(MPU6050_CLKSEL0))
#define MPU6050_CLKSEL_4 (bit(MPU6050_CLKSEL2))
#define MPU6050_CLKSEL_5 (bit(MPU6050_CLKSEL2)|bit(MPU6050_CLKSEL0))
#define MPU6050_CLKSEL_6 (bit(MPU6050_CLKSEL2)|bit(MPU6050_CLKSEL1))
#define MPU6050_CLKSEL_7 (bit(MPU6050_CLKSEL2)|bit(MPU6050_CLKSEL1)|bit(MPU6050_CLKSEL0))
#define MPU6050_CLKSEL_INTERNAL    MPU6050_CLKSEL_0
#define MPU6050_CLKSEL_X           MPU6050_CLKSEL_1
#define MPU6050_CLKSEL_Y           MPU6050_CLKSEL_2
#define MPU6050_CLKSEL_Z           MPU6050_CLKSEL_3
#define MPU6050_CLKSEL_EXT_32KHZ   MPU6050_CLKSEL_4
#define MPU6050_CLKSEL_EXT_19_2MHZ MPU6050_CLKSEL_5
#define MPU6050_CLKSEL_RESERVED    MPU6050_CLKSEL_6
#define MPU6050_CLKSEL_STOP        MPU6050_CLKSEL_7

// PWR_MGMT_2 Register
#define MPU6050_STBY_ZG       MPU6050_D0
#define MPU6050_STBY_YG       MPU6050_D1
#define MPU6050_STBY_XG       MPU6050_D2
#define MPU6050_STBY_ZA       MPU6050_D3
#define MPU6050_STBY_YA       MPU6050_D4
#define MPU6050_STBY_XA       MPU6050_D5
#define MPU6050_LP_WAKE_CTRL0 MPU6050_D6
#define MPU6050_LP_WAKE_CTRL1 MPU6050_D7

//LP_WAKE_CTRL
#define MPU6050_LP_WAKE_CTRL_0 (0)
#define MPU6050_LP_WAKE_CTRL_1 (bit(MPU6050_LP_WAKE_CTRL0))
#define MPU6050_LP_WAKE_CTRL_2 (bit(MPU6050_LP_WAKE_CTRL1))
#define MPU6050_LP_WAKE_CTRL_3 (bit(MPU6050_LP_WAKE_CTRL1)|bit(MPU6050_LP_WAKE_CTRL0))
#define MPU6050_LP_WAKE_1_25HZ MPU6050_LP_WAKE_CTRL_0
#define MPU6050_LP_WAKE_2_5HZ  MPU6050_LP_WAKE_CTRL_1
#define MPU6050_LP_WAKE_5HZ    MPU6050_LP_WAKE_CTRL_2
#define MPU6050_LP_WAKE_10HZ   MPU6050_LP_WAKE_CTRL_3

//MPU-6050의 기본 I2C 주소는 0x68.
#define MPU6050_I2C_ADDRESS 0x68

//저항, axis 변수들을 선언
typedef union accel_t_gyro_union
{
  struct
  {
    uint8_t x_accel_h;
    uint8_t x_accel_l;
    uint8_t y_accel_h;
    uint8_t y_accel_l;
    uint8_t z_accel_h;
    uint8_t z_accel_l;
    uint8_t t_h;
    uint8_t t_l;
    uint8_t x_gyro_h;
    uint8_t x_gyro_l;
    uint8_t y_gyro_h;
    uint8_t y_gyro_l;
    uint8_t z_gyro_h;
    uint8_t z_gyro_l;
  } reg;
  struct
  {
    int x_accel;
    int y_accel;
    int z_accel;
    int temperature;
    int x_gyro;
    int y_gyro;
    int z_gyro;
  } value;
};

//변경된 각도와 최종 각도를 저장할 변수
unsigned long last_read_time;
float         last_x_angle;
float         last_y_angle;
float         last_z_angle;
float         last_gyro_x_angle;
float         last_gyro_y_angle;
float         last_gyro_z_angle;

//각도를 바꾸는 함수
void set_last_read_angle_data(unsigned long time, float x, float y, float z, float x_gyro, float y_gyro, float z_gyro) {
  last_read_time = time;
  last_x_angle = x;
  last_y_angle = y;
  last_z_angle = z;
  last_gyro_x_angle = x_gyro;
  last_gyro_y_angle = y_gyro;
  last_gyro_z_angle = z_gyro;
}

//값 반환 함수
inline unsigned long get_last_time() {return last_read_time;}
inline float get_last_x_angle() {return last_x_angle;}
inline float get_last_y_angle() {return last_y_angle;}
inline float get_last_z_angle() {return last_z_angle;}
inline float get_last_gyro_x_angle() {return last_gyro_x_angle;}
inline float get_last_gyro_y_angle() {return last_gyro_y_angle;}
inline float get_last_gyro_z_angle() {return last_gyro_z_angle;}

//센서에서 바로 읽어온 값을 저장할 변수
float    base_x_accel;
float    base_y_accel;
float    base_z_accel;

float    base_x_gyro;
float    base_y_gyro;
float    base_z_gyro;

//원시 데이터를 읽어오는 함수
int read_gyro_accel_vals(uint8_t* accel_t_gyro_ptr) {

  accel_t_gyro_union* accel_t_gyro = (accel_t_gyro_union *) accel_t_gyro_ptr;

  int error = MPU6050_read (MPU6050_ACCEL_XOUT_H, (uint8_t *) accel_t_gyro, sizeof(*accel_t_gyro));

  //high byte와 low byte 바꾸기
  uint8_t swap;
  #define SWAP(x,y) swap = x; x = y; y = swap

  SWAP ((*accel_t_gyro).reg.x_accel_h, (*accel_t_gyro).reg.x_accel_l);
  SWAP ((*accel_t_gyro).reg.y_accel_h, (*accel_t_gyro).reg.y_accel_l);
  SWAP ((*accel_t_gyro).reg.z_accel_h, (*accel_t_gyro).reg.z_accel_l);
  SWAP ((*accel_t_gyro).reg.t_h, (*accel_t_gyro).reg.t_l);
  SWAP ((*accel_t_gyro).reg.x_gyro_h, (*accel_t_gyro).reg.x_gyro_l);
  SWAP ((*accel_t_gyro).reg.y_gyro_h, (*accel_t_gyro).reg.y_gyro_l);
  SWAP ((*accel_t_gyro).reg.z_gyro_h, (*accel_t_gyro).reg.z_gyro_l);

  return error;
}

//움직임이 없을 때 일차적으로 값을 읽어와 전역변수에 저장
void calibrate_sensors() {
  int                   num_readings = 10;
  float                 x_accel = 0;
  float                 y_accel = 0;
  float                 z_accel = 0;
  float                 x_gyro = 0;
  float                 y_gyro = 0;
  float                 z_gyro = 0;
  accel_t_gyro_union    accel_t_gyro;

  //첫번째 부분 읽어오기
  read_gyro_accel_vals((uint8_t *) &accel_t_gyro);

  //원시 데이터들의 평균 읽기
  for (int i = 0; i < num_readings; i++) {
    read_gyro_accel_vals((uint8_t *) &accel_t_gyro);
    x_accel += accel_t_gyro.value.x_accel;
    y_accel += accel_t_gyro.value.y_accel;
    z_accel += accel_t_gyro.value.z_accel;
    x_gyro += accel_t_gyro.value.x_gyro;
    y_gyro += accel_t_gyro.value.y_gyro;
    z_gyro += accel_t_gyro.value.z_gyro;
    delay(100);
  }
  x_accel /= num_readings;
  y_accel /= num_readings;
  z_accel /= num_readings;
  x_gyro /= num_readings;
  y_gyro /= num_readings;
  z_gyro /= num_readings;

  //전역 변수에 저장
  base_x_accel = x_accel;
  base_y_accel = y_accel;
  base_z_accel = z_accel;
  base_x_gyro = x_gyro;
  base_y_gyro = y_gyro;
  base_z_gyro = z_gyro;

}

void setup()
{
  int error;
  uint8_t c;

  Serial.begin(19200);

  Wire.begin();

  error = MPU6050_read (MPU6050_WHO_AM_I, &c, 1);

  error = MPU6050_read (MPU6050_PWR_MGMT_2, &c, 1);

  //센서 시작 모드
  MPU6050_write_reg (MPU6050_PWR_MGMT_1, 0);

  //각도 초기화
  calibrate_sensors();
  set_last_read_angle_data(millis(), 0, 0, 0, 0, 0, 0);
}


void loop()
{
  int error;
  double dT;
  accel_t_gyro_union accel_t_gyro;

  error = read_gyro_accel_vals((uint8_t*) &accel_t_gyro);

  //회전을 했을 떄 시간 알기
  unsigned long t_now = millis();

  //원시 데이터를 각도로 변환
  float FS_SEL = 131;

  float gyro_x = (accel_t_gyro.value.x_gyro - base_x_gyro)/FS_SEL;
  float gyro_y = (accel_t_gyro.value.y_gyro - base_y_gyro)/FS_SEL;
  float gyro_z = (accel_t_gyro.value.z_gyro - base_z_gyro)/FS_SEL;

  //acceleration 원시 데이터 저장
  float accel_x = accel_t_gyro.value.x_accel;
  float accel_y = accel_t_gyro.value.y_accel;
  float accel_z = accel_t_gyro.value.z_accel;

  //accelerometer로 부터 각도 얻기
  float RADIANS_TO_DEGREES = 180/3.14159;

  // float accel_vector_length = sqrt(pow(accel_x,2) + pow(accel_y,2) + pow(accel_z,2));
  float accel_angle_y = atan(-1*accel_x/sqrt(pow(accel_y,2) + pow(accel_z,2)))*RADIANS_TO_DEGREES;
  float accel_angle_x = atan(accel_y/sqrt(pow(accel_x,2) + pow(accel_z,2)))*RADIANS_TO_DEGREES;
  float accel_angle_z = 0;

  //gyro angles 계산1
  float dt =(t_now - get_last_time())/1000.0;
  float gyro_angle_x = gyro_x*dt + get_last_x_angle();
  float gyro_angle_y = gyro_y*dt + get_last_y_angle();
  float gyro_angle_z = gyro_z*dt + get_last_z_angle();

  //gyro angles 계산2
  float unfiltered_gyro_angle_x = gyro_x*dt + get_last_gyro_x_angle();
  float unfiltered_gyro_angle_y = gyro_y*dt + get_last_gyro_y_angle();
  float unfiltered_gyro_angle_z = gyro_z*dt + get_last_gyro_z_angle();

  //알파를 이용해서 최종 각도 계산3
  float alpha = 0.96;
  float angle_x = alpha*gyro_angle_x + (1.0 - alpha)*accel_angle_x;
  float angle_y = alpha*gyro_angle_y + (1.0 - alpha)*accel_angle_y;
  float angle_z = gyro_angle_z;  //Accelerometer는 z-angle 없음

  //최종 각도 저장
  set_last_read_angle_data(t_now, angle_x, angle_y, angle_z, unfiltered_gyro_angle_x, unfiltered_gyro_angle_y, unfiltered_gyro_angle_z);

  //프로세싱으로 데이터 보내기
  Serial.print(F("DEL:"));              //Delta T
  Serial.print(dt, DEC);
  Serial.print(F("#ACC:"));             //Accelerometer angle
  Serial.print(accel_angle_x, 2);
  Serial.print(F(","));
  Serial.print(accel_angle_y, 2);
  Serial.print(F(","));
  Serial.print(accel_angle_z, 2);
  Serial.print(F("#GYR:"));
  Serial.print(unfiltered_gyro_angle_x, 2);  //Gyroscope angle
  Serial.print(F(","));
  Serial.print(unfiltered_gyro_angle_y, 2);
  Serial.print(F(","));
  Serial.print(unfiltered_gyro_angle_z, 2);
  Serial.print(F("#FIL:"));                  //Filtered angle
  Serial.print(angle_x, 2);
  Serial.print(F(","));
  Serial.print(angle_y, 2);
  Serial.print(F(","));
  Serial.print(angle_z, 2);
  Serial.println(F(""));

  delay(5);
}

//MPU6050에서 데이터 읽기
int MPU6050_read(int start, uint8_t *buffer, int size)
{
  int i, n, error;

  Wire.beginTransmission(MPU6050_I2C_ADDRESS);
  n = Wire.write(start);
  if (n != 1)
    return (-10);

  n = Wire.endTransmission(false);
  if (n != 0)
    return (n);

  Wire.requestFrom(MPU6050_I2C_ADDRESS, size, true);
  i = 0;
  while(Wire.available() && i//전송 버퍼에 데이터 기록하는 함수
int MPU6050_write(int start, const uint8_t *pData, int size)
{
  int n, error;

  Wire.beginTransmission(MPU6050_I2C_ADDRESS);
  n = Wire.write(start);
  if (n != 1)
    return (-20);

  n = Wire.write(pData, size);
  if (n != size)
    return (-21);

  error = Wire.endTransmission(true); // release the I2C-bus
  if (error != 0)
    return (error);

  return (0);         // return : no error
}

//싱글 레지스터에 기록하기 위한 함수
int MPU6050_write_reg(int reg, uint8_t data)
{
  int error;

  error = MPU6050_write(reg, &data, 1);

  return (error);
}


다음은 프로세싱 스케치입니다.







/*
 Show GY521 Data.
 본 스케치는 http://www.geekmomprojects.com/에서 참고 하였습니다.
 */

import processing.serial.*;

Serial  myPort;
int     lf = 10;
String  inString;
int     calibrating;

float   dt;
float   x_gyr;  //Gyroscope data
float   y_gyr;
float   z_gyr;
float   x_acc;  //Accelerometer data
float   y_acc;
float   z_acc;
float   x_fil;  //Filtered data
float   y_fil;
float   z_fil;


void setup()  {
  //P3D 사용 3D표현
  size(1400, 800, P3D);
  stroke(0,0,0);
  colorMode(RGB, 256);

  String portName = Serial.list()[1];  //포트 번호 지정
  println(Serial.list());                      //포트 리스트 출력

  myPort = new Serial(this, portName, 19200);
  myPort.clear();
  myPort.bufferUntil(lf);
}

//도형 색깔 및 위치 지정
void draw_rect(int r, int g, int b) {
  scale(90);
  beginShape(QUADS);

  fill(r, g, b);
  vertex(-1,  1.5,  0.25);
  vertex( 1,  1.5,  0.25);
  vertex( 1, -1.5,  0.25);
  vertex(-1, -1.5,  0.25);

  endShape();


}

void draw()  {

  background(0);

  int distance = 50;
  int x_rotation = 90;

  //gyro 값과 사각형
  pushMatrix();
  translate(width/6, height/2, -50);
  rotateX(radians(-x_gyr - x_rotation));
  rotateY(radians(-y_gyr));
  draw_rect(249, 250, 50);

  popMatrix();

  //accel 값과 사각형
  pushMatrix();
  translate(width/2, height/2, -50);
  rotateX(radians(-x_acc - x_rotation));
  rotateY(radians(-y_acc));
  draw_rect(56, 140, 206);
  popMatrix();

  //둘을 합친 값과 사각형
  pushMatrix();
  translate(5*width/6, height/2, -50);
  rotateX(radians(-x_fil - x_rotation));
  rotateY(radians(-y_fil));
  draw_rect(93, 175, 83);
  popMatrix();

  //값 스트링 형태로 저장
  textSize(24);
  String accStr = "(" + (int) x_acc + ", " + (int) y_acc + ")";
  String gyrStr = "(" + (int) x_gyr + ", " + (int) y_gyr + ")";
  String filStr = "(" + (int) x_fil + ", " + (int) y_fil + ")";

  //값 표시
  fill(249, 250, 50);
  text("Gyroscope", (int) width/6.0 - 60, 25);
  text(gyrStr, (int) (width/6.0) - 40, 50);

  fill(56, 140, 206);
  text("Accelerometer", (int) width/2.0 - 50, 25);
  text(accStr, (int) (width/2.0) - 30, 50);

  fill(83, 175, 93);
  text("Combination", (int) (5.0*width/6.0) - 40, 25);
  text(filStr, (int) (5.0*width/6.0) - 20, 50);

}

//데이터 받아오기
void serialEvent(Serial p) {

  inString = (myPort.readString());

  try {

    String[] dataStrings = split(inString, '#');
    for (int i = 0; i < dataStrings.length; i++) {
      String type = dataStrings[i].substring(0, 4);
      String dataval = dataStrings[i].substring(4);
    if (type.equals("DEL:")) {
        dt = float(dataval);

      } else if (type.equals("ACC:")) {   //Accelerometer값 가져오기
        String data[] = split(dataval, ',');
        x_acc = float(data[0]);
        y_acc = float(data[1]);
        z_acc = float(data[2]);

      } else if (type.equals("GYR:")) {   //자이로 값 가져오기
        String data[] = split(dataval, ',');
        x_gyr = float(data[0]);
        y_gyr = float(data[1]);
        z_gyr = float(data[2]);
      } else if (type.equals("FIL:")) {    //최종 값 가져오기
        String data[] = split(dataval, ',');
        x_fil = float(data[0]);
        y_fil = float(data[1]);
        z_fil = float(data[2]);
      }
    }
  } catch (Exception e) {
      println("Caught Exception");
  }
}





소프트웨어 및 하드웨어 설명

1. 스케치 설명

본 스케치의 양이 엄청나죠? 그리고 굉장히 어렵습니다.
Wire 라이브러리를 사용하기 때문에 read, write 부분이 있습니다.

사실 스케치에 대해 정확히 이해할 필요는 없습니다.
스케치에서 위에 여러 변수 정의하는 부분들은 잘 몰라도 좋습니다.
원본 데이터가 어떻게 계산이 되는 지도 잘 몰라도 좋습니다.


//프로세싱으로 데이터 보내기
  Serial.print(F("DEL:"));              //Delta T
  Serial.print(dt, DEC);
  Serial.print(F("#ACC:"));             //Accelerometer angle
  Serial.print(accel_angle_x, 2);
  Serial.print(F(","));
  Serial.print(accel_angle_y, 2);
  Serial.print(F(","));
  Serial.print(accel_angle_z, 2);
  Serial.print(F("#GYR:"));
  Serial.print(unfiltered_gyro_angle_x, 2);  //Gyroscope angle
  Serial.print(F(","));
  Serial.print(unfiltered_gyro_angle_y, 2);
  Serial.print(F(","));
  Serial.print(unfiltered_gyro_angle_z, 2);
  Serial.print(F("#FIL:"));                  //Filtered angle
  Serial.print(angle_x, 2);
  Serial.print(F(","));
  Serial.print(angle_y, 2);
  Serial.print(F(","));
  Serial.print(angle_z, 2);
  Serial.println(F(""));

저희가 사용할 것은 최종 계산된 값이기 때문입니다.
나중에 이 센서를 사용하실 경우 위 스케치를 그대로 복사하시고 윗 부분에서
accel_angle_x(accelerometer 각도 값),
unfiltered_gyro_angle_x(gyroscope 원본 데이터 값),
anlgle_x(최종 각도 값) 각각 무슨 값인지 알고 사용하실 수 있기만 하면 됩니다.

자이로 센서로부터 바로 읽어온 값은 시간이 지날수록 정확성이 떨어집니다.
그래서 accelerometer의 값을 같이 이용해서 값을 측정해야 정확합니다.
마지막 anlgle_x는 최종적으로 두 값을 이용하여 측정된 값입니다.

이것은 프로세싱을 실행시키면 더 자세히 아실 수 있을 것입니다.
프로세싱을 실행하시면 세개의 사각형이 나옵니다.
각각 세 가지 값에 맞게 움직입니다.



kocoafabeditor

항상 진취적이고, 새로운 것을 추구하는 코코아팹 에디터입니다!

GY-521 MPU 6050, 자이로 센서, Wire 라이브러리,accelerometer, gyroscope

남현준 2015-07-07 23:46:56

안녕하세요!
첫번째 예제는 잘됬습니다. 감사합니다.
두번째 예제에서 앞의 코드를 아두이노를 통해서 업로드 시키고 난 다음에 그대로 꼽아놓고,
프로세싱이라는 프로그램을 다운받아서 위쪽에 적혀있던 프로세싱 코드를 거기에 복사하고 실행해봤더니 하얀색 화면만 나오다가 응답없음이 출력됩니다.
그리고 다시 프로세싱의 하단을 보니
java.lang.ArrayIndexOutOfBoundsException: 1
라는 에러가 발생했다고 출력됩니다.
어떻게 해결하나요?

김달영 2015-09-10 11:24:54

지금 IMU(mpu6050)센서와 Flex센서를 이용해서 로봇팔을 블루투스로 원격으로 제어를 하고있습니다.
그런데 아무런 신호를 주지않아도 지금 블루투스의 마스터보드를 키키만 하면 서보모터의 노이즈가 발생한는데 제생각으로는 lpf를 사용해야할거 같은데 어떻게해야하나요?

유솔 2016-05-26 18:35:10

질문드려여 accel_angle_x(accelerometer 각도 값)과
unfiltered_gyro_angle_x(gyroscope 원본 데이터 값)을 이용해 anlgle_x(최종 각도 값)이 나오는걸로 이해했는데요
원본데이터값은 뭐고 각도값은 뭐죠?? 자이로센서를 기울였을때 그 값을 원본데이터값이라하나요?? 그럼 각도값은 뭔지...... 이 두개를 어떤 계산원리를이용해 최종값도값이 나오는지 알고싶습니다...

신용환 2016-12-04 16:19:38

한가지 문의드려도 될까요?
왜 아두이노에서 mpu6050과 연결된 포트를 초기화하는 내용은 없는지요?
혹시 wire.h에 내용이 들어가 있나요?
그렇다면 포트를 변경시키고자 한다면 어떻게 해야 하는지 알려주실 수 있겠습니까?
부탁드려요.

이용상 2016-12-06 17:37:15

MPU6050_write_reg' was not declared in this scope

라는 에러가 뜨는데 이유를 알 수 있을까요..?ㅠㅠ

허철현 2017-02-02 10:16:15

위쪽 분과 마찬가지로
MPU6050_write_reg' was not declared in this scope
라는 에러 문구가 발생합니다. 답변 부탁드려요

수박쨈 2017-02-02 10:27:12

was not declared in this scope라는 것은 그 함수나 변수가 선언이 되지 않았기 때문에 생기는 에러입니다.
위에 코드를 보면 MPU6050_write_reg라는 함수가 아래에 정의되어 있는데 이 부분을 쓰셨는지 확인해보세요.

int MPU6050_write_reg(int reg, uint8_t data)
{
int error;

error = MPU6050_write(reg, &data, 1);

return (error);
}

이 부분이 있어야 함수가 정의되기 때문에 위와 같은 에러가 발생하지 않습니다.

숭사리 2017-03-15 00:53:13

왜 첫번째 예제 값이 계속 -1로 뜰까요 ? ㅠㅠ

꼽사리 2017-09-22 22:47:43

안녕하세요 MPU6050에서 출력된값이 가속도랑 물체에 대한 각도가 나와있는 건가요?

YJU 2017-10-23 01:31:06

제가 GY-85 센서를 샀는데 그 센서에 대한 사용법은 따로 있나요?

june 2018-09-19 17:25:26

MPU 6050 으로 첫번째 예제를 돌려보았습니다. MPU를 상하좌우로 움직여도 계속 -1 값만 나옵니다.
이런 경우 해결 방법 부탁드려요.
그리고 MPU 9200으로 해볼 경우 예제에서 const int MPU=0x68 부분을 0x92로만 변경하면 되나요? 혹은 더 많이 수정해야 하나요?

kokopop 2018-10-07 20:30:02

두번째 예제가 실행이 안되는데 수박쨈님이 말한 에러잡는법은 두번째 예제 맨밑에 있는데도 불구하고 실행이 안됩네요 어디가 잘못됬는지 좀 알려주세요
