Room Manager V3

원본 포스트와 사진 프로젝트, 작품은 http://blog.naver.com/9219jin 로!

이작품은 안드로이드와 Windows PC에서 블루투스를 통해 집안에 있는 장치를 제어합니다!
    예) LED모듈, SSR(릴레이), 실험용전원, 컴퓨터 등을 제어할 수 있습니다!

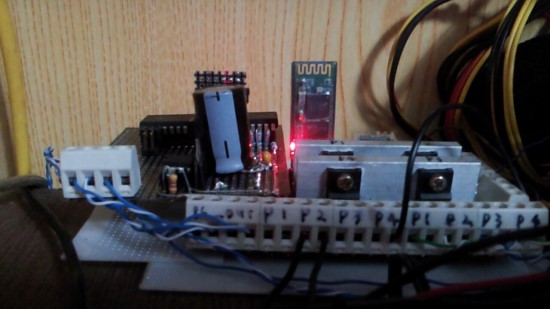

• Room Manager의 모습은?

• 지금 필자는 어떤 장치를 제어하고 있나?
  • 실험용 브레드보드등에 전원을 공급하기위해 PC용 ATX파워서플라이의 전원을 제어합니다.
  • PC전원 스위치를 제어합니다.
  • 3개의 12V LED Bar를 제어합니다.
  • SSR을 통해 AC 220V 전등을 제어합니다.

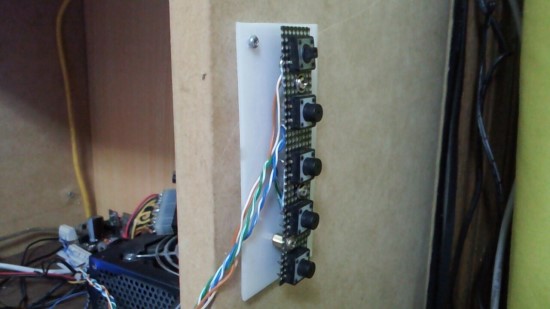

외부 기기의 연결없이 Room Manager을 직접 제어하기위한 스위치입니다.



Room Manager V3는 기본적으로 온도와 3가지 다른전압을 모니터링하는 기능을 가지고있습니다.

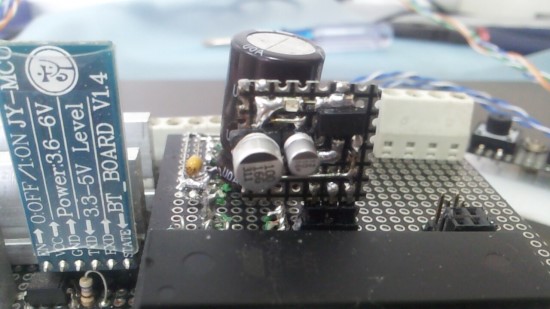

이때, 온도와 전압을 정확하게 측정하기위해 안정적인 기준전압이 필요하게 되는데 이부분을 3.3V LDO를 사용하여 기준전압을 만들었습니다.

그리고 왼쪽에 있는 모듈이 HC-06블루투스모듈입니다.
이모듈은 5V로 작동하죠.

• Room Manager을 제어하는 프로그램은?

가장 먼저 안드로이드용 제어 프로그램을 살펴보자면

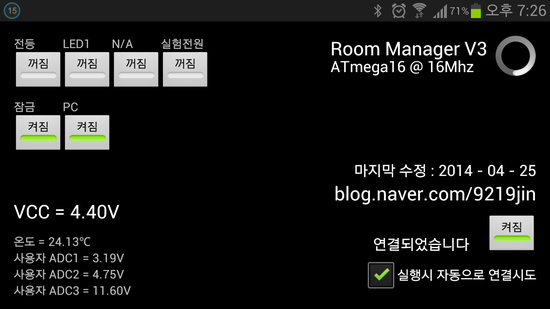

위 사진이 안드로이드에서 작동하고있는 제어용 프로그램의 모습입니다.

왼쪽 아래에 위치한 VCC는 Room Manager에 공급되고 있는 전압을 표시하고,
그 아래에 온도 그리고 실험용 전원인 3.3V, 5V, 12V를 각각 모니터링할 수 있습니다.
앱이 실행되면 바로 Room Manager와 연결을 시도할 수 있는 기능도 포함되어 있습니다.

왼쪽 위에 위치한 "잠금"버튼은 사용자의 실수로 인한 PC제어를 방지하기위해 만들어 졌습니다.

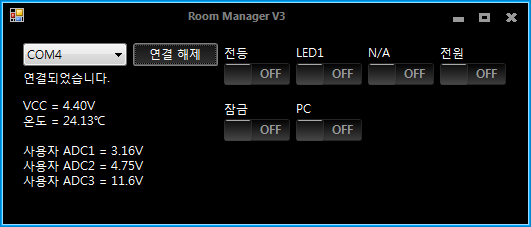

다음은 PC용 제어프로그램 입니다.

기능은 같고 C#을이용하여 제작되었습니다.

• 외부장치를 제어할 수 있는 원리는?
  • 포터커플러와 FET를 사용하여 간단하게 제어할 수 있습니다.
• 어떻게 AC220V의 전등을 제어 할수있나?
  • SSR(무접점 릴레이)를 사용하면 5V의 낮은 전압으로도 AC220V의 전압을 제어하는게 가능합니다.

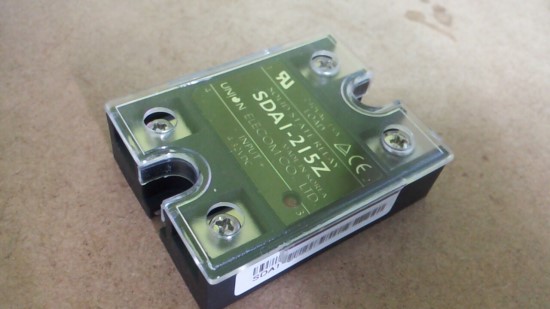

위 사진이 필자의 방안 전등을 제어하기 위해 사용한 SSR입니다.


테스트하는 동영상!

지금은 Room Manager의 다음 업그래이드를 준비하는 중입니다.
