74HC595 x4 + ATMEGA8 + LED32 = LED레벨미터!!

원본 포스트와 사진 프로젝트, 작품은 http://blog.naver.com/9219jin 로!

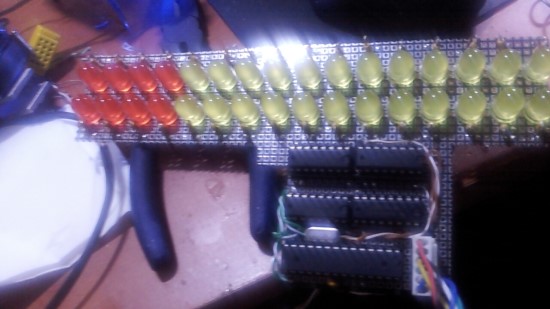

사진상태가 별로이긴 하지만 뭐...모습은 이러합니다!

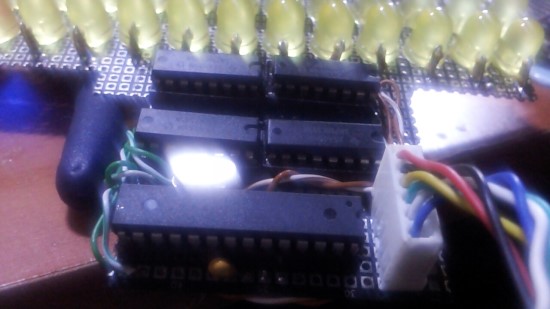

ATMEGA8 과 8Mhz크리스탈 74HC595 4개가 보입니다!

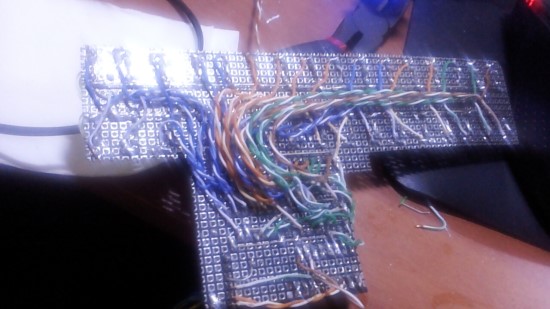

작업자의 맨탈을 위협하는 무시무시한 배선... 그리 복잡하지는 않았기에 나름 편했지만, 다시는 하고 싶지않은 작업이라는..?

LED큐브를 만들었을때와 동일한 구조를 사용했지만, 저음과 고음을 분리하고 그 소리의 크기를 표시하는것이아닌 단순히 소리의 크기만을 표시합니다.

그리고 예전에 만든거라서 opamp를 사용해서 소리를 증폭하지 않고 바로 ADC해서 사용했더랬죠!
지금은 LED허브에서 소리를증폭시킨후에 레벨미터로 보내고있습니다~!

음...그냥 회로가 간단해 졌다는 소리입니다 ㅡㅡ;


마지막으로 작동 영상! 이사하기전(1년전)에 찍은거라 지금과는 조금 다른느낌입니다. 이사한후에 약간 프로그램을 수정했기 때문이죠!
