7세그먼트란 무엇인가?

7세그먼트(7 Segment)는 7개의 획으로 숫자나 문자를 나타낼 수 있는 표시장치입니다.
FND (Flexible Numeric Display)라고도 불립니다.

세븐세그먼트는 일반적으로 작고 단순한 구조를 가지기 때문에
전자시계, 게이지 또는 전자회로의 내부수치를 보여주는 곳에 주로 사용됩니다.
각각의 획은 LED로 구성되어 있으며,
이들 LED의 일부를 켜고 끄는 것으로 숫자나 문자를 표시할 수 있습니다.
모든 LED가 켜지면 숫자 8과 같이 표시되고, 오른쪽 LED만 켜지면 숫자 1과 같이 표시됩니다.

7세그먼 사용법

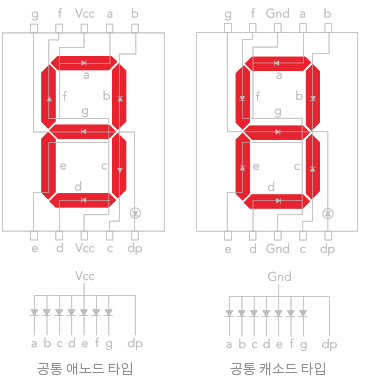

7세그먼트는 동작하는 방식에 따라 애노드 형 / 캐소드 형으로 나뉩니다.

애노드 형은 -V (Off) 신호로 LED가 켜지며, 캐소드 형은 +V (On) 신호로 LED가 켜집니다.

7세그먼트는 총 10개의 단자가 있으며, 상/하단 가운데 단자는 타입에 따라
전원의 +V(On) 또는 -V(Off)가 연결되고 나머지 단자는 아두이노의 디지털 핀에 연결합니다.
7세그먼트도 LED를 사용하므로 과전류 방지용 저항과 함께 사용해야 됩니다.
튜토리얼에서는 애노드 타입(common-anode type)을 주로 사용합니다.
따라서 전류를 보내지 않도록 설정(-V) 한 LED 만 켜지게 됩니다.
각 숫자를 표시하기위한 LED들의 조합은 다음의 표를 참고합니다.

공통 애노드 타입
a b c d e f g
0 1
1 1 1 1 1 1
2 1 1
3 1 1
4 1 1 1
5 1 1
6 1
7 1 1 1 1
8
9 1
공통 애노드 타입
공통 애노드 타입
a b c d e f g
0 1 1 1 1 1 1
1 1 1
2 1 1 1 1 1
3 1 1 1 1 1
4 1 1 1 1
5 1 1 1 1 1
6 1 1 1 1 1 1
7 1 1 1
8 1 1 1 1 1 1 1
9 1 1 1 1 1 1
공통 캐소드 타입
