LCD란 무엇인가?

LCD는 Liquid Crystal Display의 약자로 “액정표시장치”
즉, 원하는 문자나 그림을 액정에 표시할 수 있습니다.

액정 (Liquid Crystal)이란 액체처럼 유체의 성질을 가지면서 고체처럼 광학적 성질을 가지는 물질입니다.
또한 액정은 고체표면에 액정이 특정 방향으로 정렬할 수 도 있어,
전기적 신호를 가해 원하는 방향으로 배열하여 빛을 투과시키거나 차단시킬 수 있습니다.

LCD는 이러한 액정의 성질을 이용합니다.
빛을 내는 백라이트, 백라이트에서 나온 빛을 한 방향으로 투과시키기 위한
편광판, 각 픽셀에 대한 액정 배열을 조절하여 투과하는 빛의 양을 제어하는 TFT,
그 다음으로 액정이 순서대로 위치하여 구성이됩니다.
또한 컬러 지원여부에 따라 컬러 필터가 추가될 수 있습니다.

LCD는 얇고 가벼우며 소비전력이 적은 장점은 있지만,
시야각이 제한적이고 어두운 곳에서는 선명함이 떨어지는 단점이 있습니다.
현재 LCD는 손목시계부터 TV에 이르기까지 광범위하게 활용되고 있습니다.

LCD 사용법

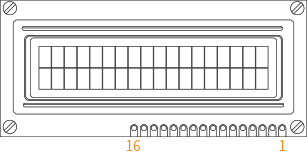

LCD핀맵

16개의 문자를 2줄로, 총 32개 문자를 표현할 수 있는 LCD를 사용합니다.
LCD는 아래와 같은 핀 배치로 구성되어 있으며, DB0-DB7까지의 핀들을 통해서 문자를 표시 할 수 있습니다.

옥타브 및 음계별 표준 주파
1 VSS GND
2 VCC 5V 전원
3 VEE LCD 밝기 조절 핀
4 RS 레지스터 선택 핀
5 R/W 읽기쓰기 모드 선택 핀
6 E 레지스터에 쓰기 위한 핀
7 DB0 데이터 입출력 핀(8bit)
8 DB1
9 DB2
10 DB3
11 DB4
12 DB5
13 DB6
14 DB7
15 LED+
16 LED- LED GND핀
