초연결시대의 맞춤형 보드인 오렌지보드 WiFi와 함께 IoT환경을 쉽게 직접 구축해보세요.

당신의 생각을 더 자유롭게

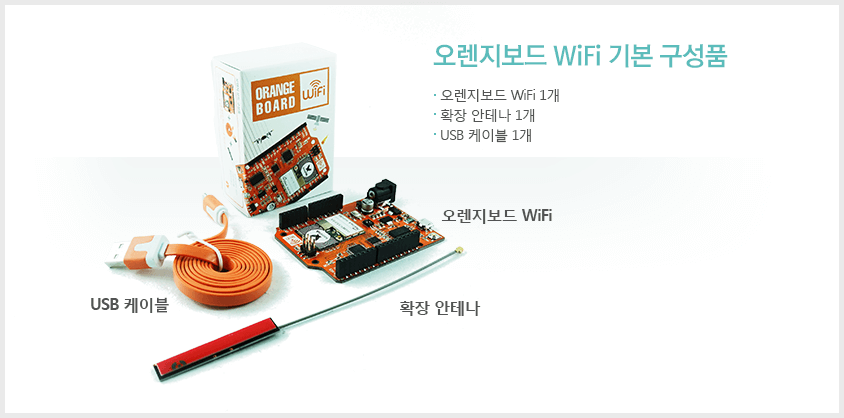

오렌지보드 WiFi

OrangeBoard WiFi

이젠 IoT도 DIY시대!
OrangeBoard와 WiFi를 하나로.
Arduino Uno와 완벽 호환, WizFi250 library 제공.

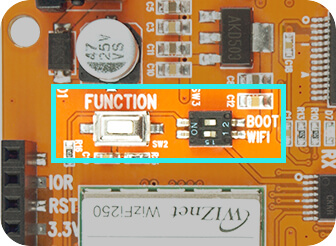

스위치를 이용한 WiFi 기능 ON/OFF

  • OFF : 일반 OrangeBoard로 사용
  • ON : OrangeBoard WiFi를 사용

BOOT스위치로 간편한 초기화

  • OFF : OrangeBoard WiFi 기본 동작
  • ON : WizFi250 펌웨어 문제 발생 시,
              전원을 차단하고 BOOT 스위치를 ON 설정 후,
              FUNCTION버튼을 누른 채로 전원을 공급 후
              3초 동안 클릭하여 Factory Recovery

오렌지보드 WiFi 특징

  • WiFi On/Off 스위치
  • AP/ Client 모드 지원
  • AT Command
    라이브러리 지원
  • OTA 를 통한
    펌웨어 업데이트 및
    초기화 지원
  • 클라우드 서비스와 연동
    각종 프로젝트 제작 가능

오렌지보드 WiFi 상세스펙

    • 마이크로컨트롤러 : ATmega328P
    • 동작전압 : DC 5V
    • 입력전압(권고) : DC 7~12V
    • 입력전압(최대 범위) : DC 7~15V
    • USB 입력전압 : DC 5V
    • 디지털 입/출력 핀 : 14EA(6개의 PWM출력 포함)
    • 아날로그 입력핀 : 6EA
    • 입/출력 핀당 DC 전류 : 40mA
    • Wi-Fi 모듈 : WizFi250 (상세보기)
    • 5V핀의 전류 : 1A(아답터 사용시)
    • 3.3V핀의 전류 : 1.5A(아답터 사용시)
    • 플래쉬 메모리 크기 : 32KB(0.5KB의 부트로더 포함)
    • SRAM : 2KB
    • EEPROM : 1KB
    • 클럭속도 : 16MHz
    • 전류소모 : Tx : 430 mA(Max.)
                       Rx : 150 mA(Max.)
    • Single band 2.4GHz IEEE802.11b/g/n

※ 오렌지보드 WiFi 사용시에는 외부전원(아답터) 사용을 권장 합니다.

문서 다운로드
오렌지보드는 오픈소스 하드웨어제품입니다.
프리징 / 핀 아웃 다이어그램 / 디멘션 다이어그램 / 스키메틱 파일을 다운받아 용도별로 사용하세요.

오렌지보드 WiFi 학습가이드

이 학습가이드는 오렌지보드 WiFi를 보다 쉽게 사용할 수 있도록 제작되었습니다.
예제를 확인하시고 활용법을 익혀보세요. 순서대로 따라하다보면 조작법과 응용법을 배우게 됩니다.

1 Wiznet라이브러리 설치와 WebClient 예제 사용하기
2 WebServer 예제 사용하여 조도센서 값 웹브라우저에 출력하기
3 OpenWeatherMap API를 사용하여 날씨데이터 받아오기
4 OrangeBoard WiFi와 Ubidots를 연동하여 사용하기
5 OrangeBoard WiFi와 Ubidots를 연동하여 사용하기2
6 OrangeBoard WiFi와 Thingspeak를 연동하여 사용하기
7 OrangeBoard WiFi와 Dweet.io를 연동하여 사용하기
8 OrangeBoard WiFi의 AP모드 사용하기
9 OrangeBoard WiFi, 조이스틱 센서 쉴드로 RC카 제어해보기
A OTA(Over The Air)로 펌웨어 업데이트하기
